آموزش نصب انواع سوکت BNC (مرحله به مرحله)

در دنیای نظارت تصویری و سیستم‌های مداربسته، اتصال صحیح و مطمئن کابل‌ها از اهمیت ویژه‌ای برخوردار است. سوکت‌های BNC یکی از پرکاربردترین اتصالات در این حوزه هستند که به دلیل قابلیت اطمینان و کیفیت بالای انتقال سیگنال، به طور گسترده در نصب دوربین‌های مداربسته استفاده می‌شوند. آشنایی با آموزش نصب انواع سوکت BNC می‌تواند به شما کمک کند تا اتصالاتی پایدار و بدون اختلال داشته باشید. در این مقاله، به بررسی گام به گام فرآیند نصب سوکت‌های BNC و نکات مهمی که باید در این مسیر رعایت شوند، خواهیم پرداخت. با ما همراه باشید تا با اصول و تکنیک‌های نصب این سوکت‌ها آشنا شوید و از عملکرد بهینه سیستم نظارتی خود اطمینان حاصل کنید.

نحوه اتصال کابل کواکسیال به کانکتور BNC، یکی از مهمترین نکات نصب یک سیستم مداربسته می باشد که اگر به درستی صورت نگیرد می تواند موجب «اتصال کوتاه، قطعی و تضعیف سیگنال (بعلت بالا رفتن مقاومت اتصال) و قطع و وصل شدن تصویر بر اثر لرزش گردد، در این مقاله با هم به برسی و آموزش نصب فیش BNC می‌پردازیم.

اشکال و انواع متفاوتی از فیش های BNC وجود دارد اما سه نوع بسیار متداول آنها به شرح زیر هستند، که در این مقاله به آموزش نصب انواع سوکت BNC پیچی، پرسی و لحیمی را ارائه میدهیم:

1. فیش BNC پرسی:نوعی از فیش BNC است که اتصال بین فیش و کابل به وسیله پرس شدن قطعات در آن محکم می شود.
2. فیش BNC لحیمی:نوعی از فیش BNC است که اتصال بین فیش و کابل به از طریق لحیم کردن برقرار می شود.
3. فیش BNC پیچی:نوعی از فیش BNC است که اتصال بین فیش و کابل از طریق سفت کردن یک پیچ صورت می گیرد.

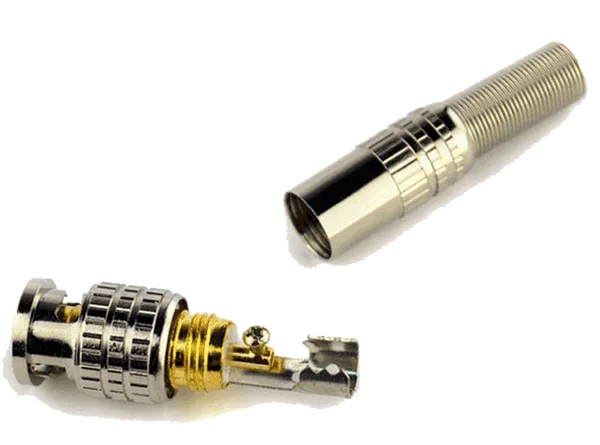

آموزش نصب سوکت BNC پیچی

ابزار لازم برای نصب فیش bnc پیچی

• کابل کوکسیال
• کاتر و یا استریپر (جهت برداشتن روکش کابل)
• فیش BNC پیچی
• دم باریک
• پیچ گوشتی

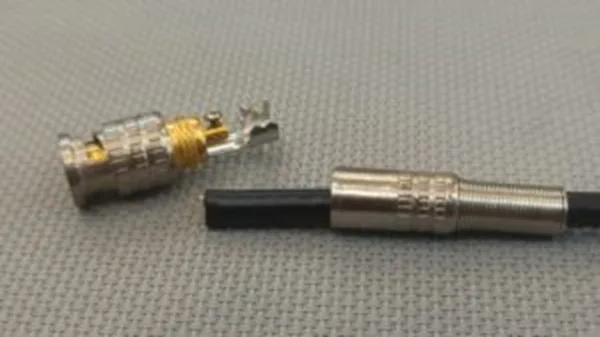

برای شروع کار، ابتدا قسمت فلزی کاور مانند که بر روی بدنه اصلی فیش می باشد را باز کرده و از کابل عبور می دهیم.

حال به اندازه حدودا 2 سانتی متر از قسمت ابتدایی کابل روکش را بردارید.

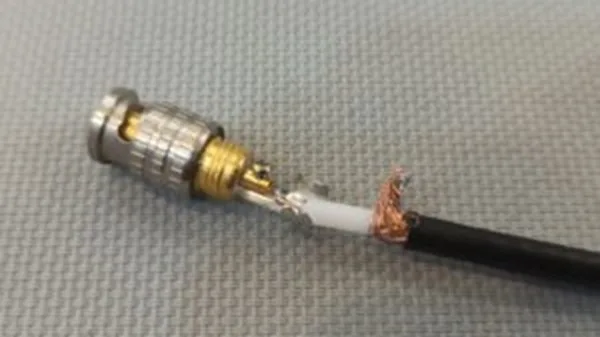

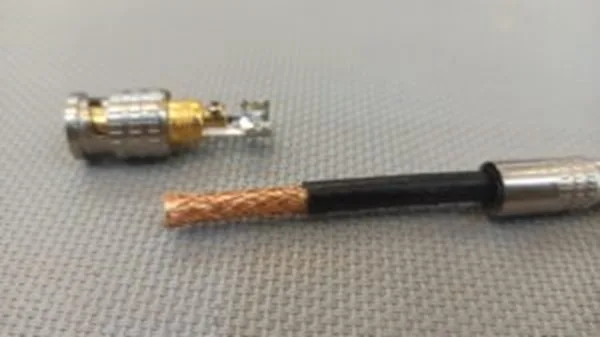

مطابق تصویر زیر بخشی از شیلد را کوتاه کرده و بخشی از روکش مغزی رابرمیداریم تا چند میلیمتر از مغزی بیرون بیاید. بدین ترتیب کابل را آماده سوکت زنی می کنیم. در روی بدنه سوکت یک پیچ طراحی شده است که وظیفه آن نگهداری سیم مغزی کابل کواکسیال میباشد. و در قسمتی از سوکت غلافی جهت نگهداری شیلد کابل در نظر گرفته شده است .

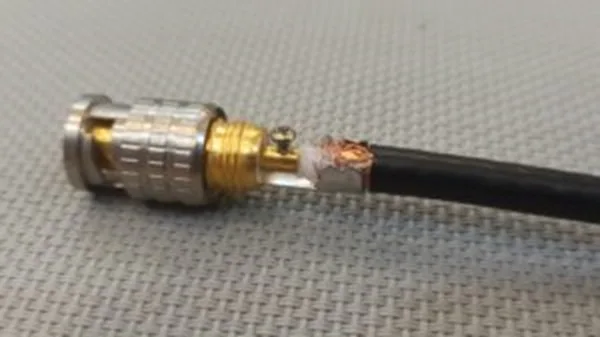

پیچ را به آرامی باز کرده تا دهانه روزنه باز شده و آماده ورود مغزی کابل باشد.کابل را به گونه ای درون سوکت قرار میدهیم تا مغزی کابل درون روزنه قرار گیرد و قسمت شیلد درون غلاف فلزی قرار گیرد. پس از آن پیچ را سفت کرده و با فشردن قسمت غلاف توسط دم باریک یا انبردست اتصال قسمت شیلد را به سوکت محکم میکنیم.

نکته مهم: گاهی اوقات چند تار نازک قسمت زره یا شیلد تا نزدیکی مغزی آمده است ، حتما آن را کوتاه کنید چرا که ممکن است باعث اتصال قسمت ذره به مغزی شده و این امر موجب اختلال در ارسال سیگنال میگردد.

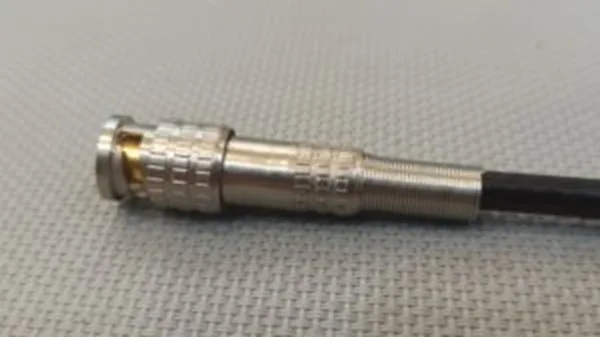

مرحله پایانی: کاور یا روکش سوکت را به بر روی سوکت برگردانده و با پیچاندن آن روکش را برروی سوکت محکم میکنیم.

آموزش نصب سوکت BNC لحیمی

ابزارهای لازم برای نصب فیش bnc لحیمی

• کابل کوکسیال
• کاتر و یا استریپر (جهت برداشتن روکش کابل)
• فیش bnc  لحیمی
• دم باریک
• هویه و سیم لحیم

ابتدا روکش سوکت bnc را جدا کرده و از کابل رد می کنیم. مراحل برداشت روکش مانند مدل قبل می باشد. فقط نحوه اتصال مغزی کابل کواکسیال به سوکت BNC متفاوت است.

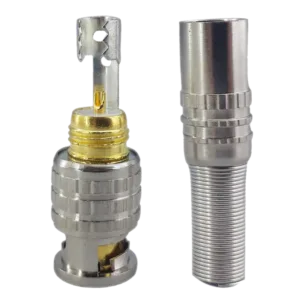

در سوکت های لحیمی جایگاه قرار گیری مغزی حالت حوضچه کوچکی دارد که  باید مغزی کابل درون جایگاه مورد نظر قرار داده سپس با استفاده از هویه و قلع، آن را لحیم کنیم.

آموزش نصب سوکت BNC پرسی

• کابل کوکسیال
• کاتر و یا استریپر(جهت برداشتن روکش کابل)
• فیش bnc پرسی
• سیم چین
• آچار bnc

یکی از پرکاربردترین سوکت های bnc، سوکت پرسی می باشد. و معمولا این سوکت ها از استحکام بیشتری از دیگر مدل ها دارند و معمولا بر اثر تکان خوردن و حرکت کابل کمتر دچار قطع شدن می گردند.

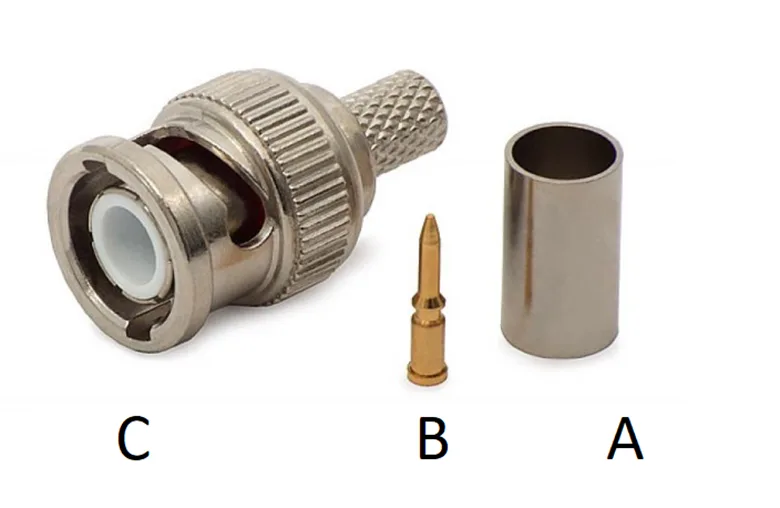

قبل از شروع باید قسمت های متفاوت سوکت پرسی آشنا شویم.

A : روکش زره یا شیلد

B : سر فیش مغزی

C : بدنه اصلی

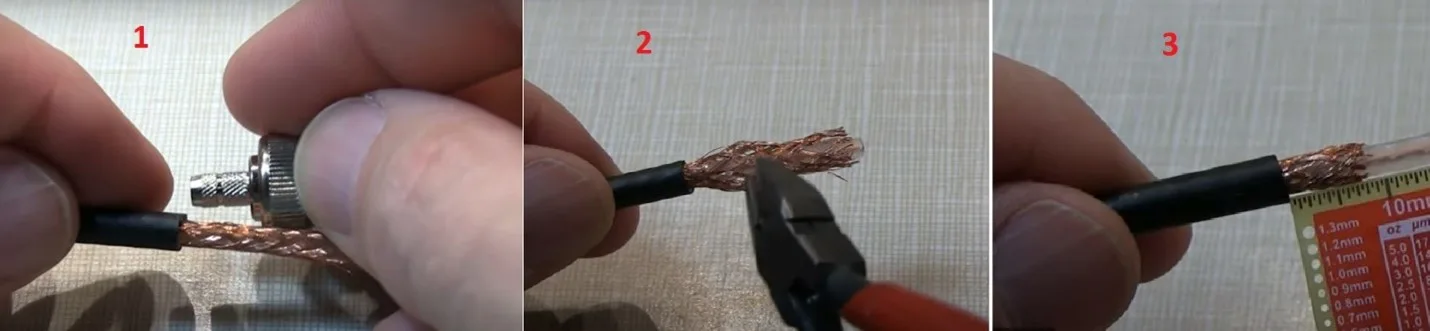

ابتدا با کاتر یا استریپر مقداری از روکش کابل بر میداریم این میزان بستگی به طول فیش  bnc دارد ولی معمولا حدود 1.5 سانتی متر مناسب میباشد. ولی یک روش متداول برای اینکه میزان آن را بدانید این است که بدنه اصلی فیش را کنار کابل قرار دهید متناسب با آن، روکش کابل را جدا کنید.

سپس قسمت زره یا شیلد را به اندازه پایه بدنه اصلی کوتاه میکنیم (حدود 7 یا 8 میلی متر)

حال روکش فلزی شیلد ( قسمت A )  را از کابل عبور میدهیم .

در مرحله بعد باید سر فیش مغزی را به سیم مغزی متصل کرده و پرس نماییم توجه شود میزان سیم مغزی باید به اندازه 3 تا 4  میلیمتر باشد .

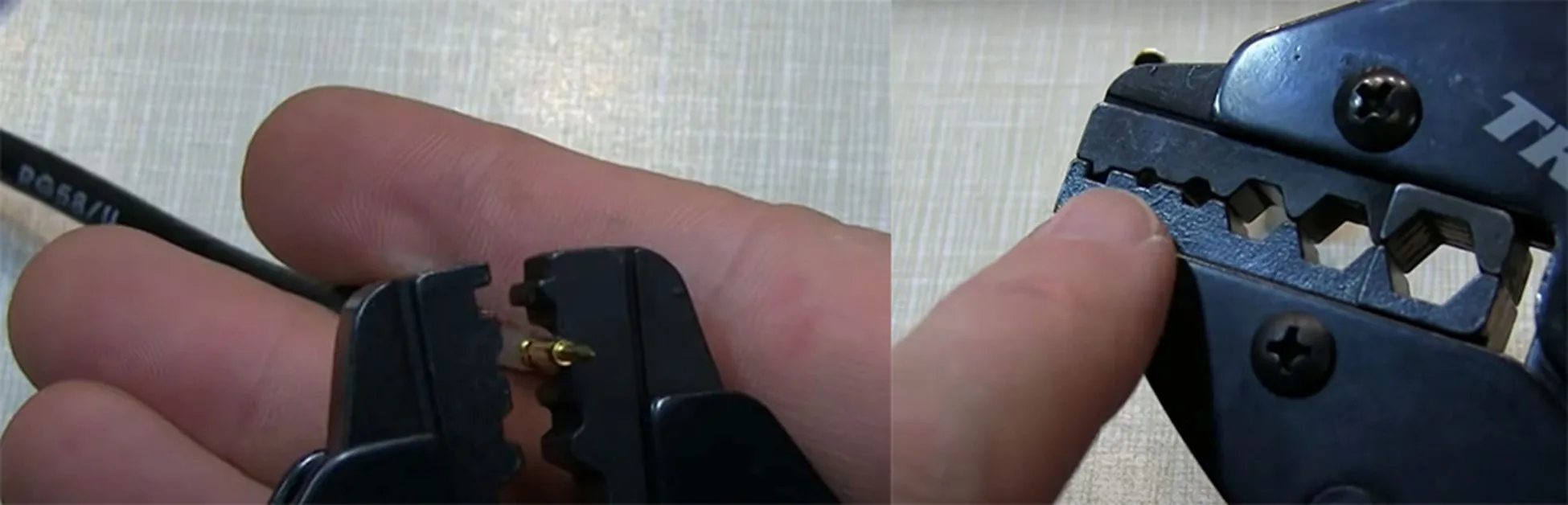

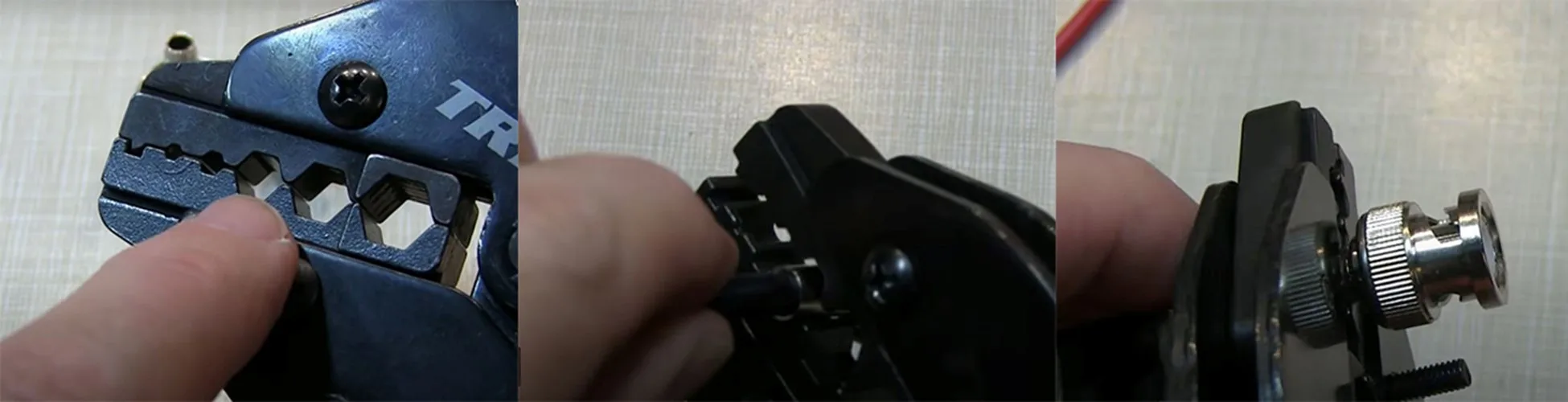

حال نوبت پرس کردن روکش مغزی به خود مغزی میشود ، که باید از آچار مخصوص (آچار پرس  bnc) استفاده نماییم.

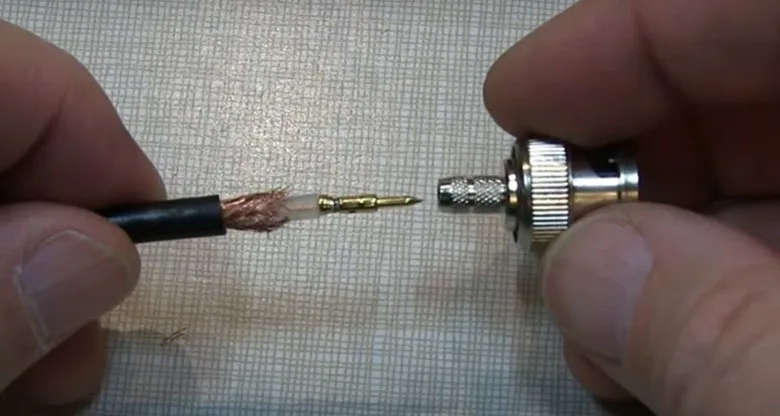

الان باید مغزی روکش خورده که مانند نیزه  میباشد را درون فیش قرار دهیم.

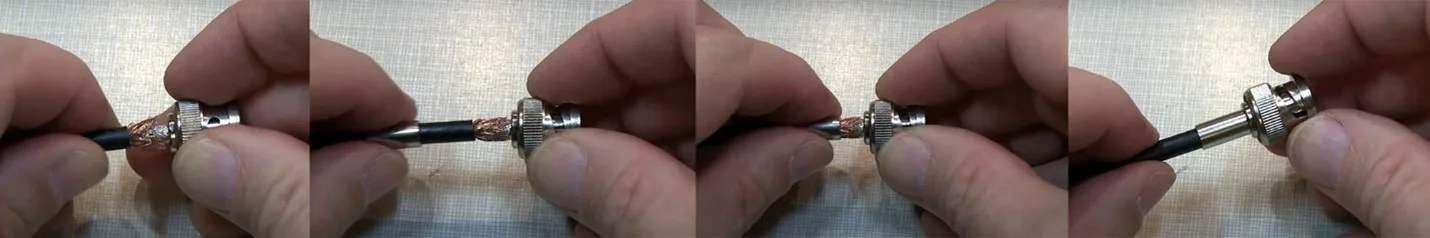

کابل را فشار داده تا مغزی روکش خورده در جایگاه خود قرار گیرد. و قسمت شیلد برروی پایه bnc قرار گیرد. و به آرامی شیلد را روی پایه فیش bnc  نظم داده و در صورت اضافه بود اصلاح می کنیم. روکش فلزی شیلد را روی زره شیلد حرکت داده و آماده پرس کردن مینماییم.

حال با کمک آچار bnc روکش روی شیلد و سوکت پرس می کنیم.

کابل شما آماده استفاده میباشد.

نتیجه‌گیری

در پایان آموزش نصب انواع سوکت BNC، نصب صحیح انواع سوکت‌های BNC—پیچی، لحیمی و پرسی—نقشی حیاتی در تضمین کیفیت و پایداری سیستم‌های نظارت تصویری ایفا می‌کند. با انتخاب سوکت مناسب و اجرای دقیق مراحل نصب، می‌توانید از انتقال سیگنال‌های ویدئویی با کیفیت بالا و بدون اختلال اطمینان حاصل کنید. این فرآیند نه تنها به بهبود عملکرد کلی سیستم نظارتی شما کمک می‌کند، بلکه امنیت محیط‌های تحت نظارت را نیز افزایش می‌دهد. امیئد است مقاله “آموزش نصب انواع سوکت BNC” برای شما عزیزان مفید بوده باشد.

با این حال، برای تجربه‌ای کامل و بی‌نقص در نظارت تصویری، انتخاب تجهیزات با کیفیت نیز به همان اندازه اهمیت دارد. دوربین مداربسته بیسیم اسفیورد، با ارائه تصاویر با وضوح بالا و قابلیت‌های پیشرفته، گزینه‌ای ایده‌آل برای تکمیل سیستم نظارتی شما می‌باشد. اکنون زمان آن رسیده است که با خرید این دوربین‌ها از کیانام ارتباط، گامی مؤثر در جهت ارتقای امنیت و نظارت محیط‌های خود بردارید. برای اطلاعات بیشتر و سفارش، به وب‌سایت اسفیورد مراجعه کنید و از مزایای بی‌نظیر این محصولات بهره‌مند شوید.

سوالات متداول

1. سوکت BNC چیست و چه کاربردی دارد؟
   سوکت BNC یک نوع کانکتور است که برای اتصال کابل‌های کواکسیال در سیستم‌های نظارت تصویری و دیگر کاربردهای الکترونیکی استفاده می‌شود. این کانکتور به دلیل قابلیت اطمینان و کیفیت بالای انتقال سیگنال، محبوبیت زیادی دارد.
2. تفاوت بین فیش BNC پرسی، لحیمی و پیچی چیست؟
   فیش BNC پرسی با استفاده از ابزار پرس نصب می‌شود و برای اتصالات دائمی مناسب است. فیش BNC لحیمی با لحیم‌کاری متصل می‌شود و برای اتصالات دقیق و حساس استفاده می‌شود. فیش BNC پیچی با پیچاندن و محکم کردن نصب می‌شود و برای اتصالات موقت یا آزمایشی مناسب است.
3. چگونه می‌توان از تضعیف سیگنال در کابل‌های کواکسیال جلوگیری کرد؟
   برای جلوگیری از تضعیف سیگنال، باید از کابل‌های با کیفیت و مناسب استفاده کنید و اتصالات را به درستی انجام دهید. همچنین، از طول کابل مناسب استفاده کنید تا از افت سیگنال جلوگیری شود.
4. ابزارهای لازم برای نصب سوکت BNC کدامند؟
   ابزارهای لازم شامل انبر پرس، لحیم‌کاری، پیچ‌گوشتی، و برش‌دهنده کابل می‌باشد.
5. آیا می‌توان سوکت BNC را بدون ابزارهای خاص نصب کرد؟
   برای نصب دقیق و مطمئن سوکت BNC، استفاده از ابزارهای خاص ضروری است. هرچند، برای فیش‌های پیچی می‌توان از پیچ‌گوشتی استفاده کرد.
6. چگونه می‌توان از اتصال کوتاه در هنگام نصب سوکت BNC جلوگیری کرد؟
   برای جلوگیری از اتصال کوتاه، باید اطمینان حاصل کنید که هیچ یک از سیم‌های داخلی با یکدیگر تماس ندارند و از عایق‌بندی مناسب استفاده شود.
7. آیا می‌توان از سوکت BNC برای کابل‌های غیرکواکسیال استفاده کرد؟
   سوکت BNC به طور خاص برای کابل‌های کواکسیال طراحی شده است و استفاده از آن برای کابل‌های دیگر توصیه نمی‌شود.
8. چگونه می‌توان کیفیت اتصال سوکت BNC را بررسی کرد؟
   پس از نصب، می‌توانید با استفاده از یک تستر سیگنال، کیفیت اتصال را بررسی کنید و از انتقال صحیح سیگنال اطمینان حاصل کنید.
9. آیا نصب سوکت BNC به تخصص خاصی نیاز دارد؟
   نصب سوکت BNC نیاز به دقت و آشنایی با ابزارهای خاص دارد، اما با راهنمایی مناسب، افراد غیرمتخصص نیز می‌توانند آن را انجام دهند.
10. چگونه می‌توان از دوام و طول عمر سوکت BNC اطمینان حاصل کرد؟
    استفاده از سوکت‌های با کیفیت و رعایت روش‌های نصب صحیح می‌تواند به دوام و طول عمر سوکت BNC کمک کند.

مشکلات رایج و پاسخ برای حل

• مشکل: اتصال کوتاه در هنگام نصب
  • راه‌حل: اطمینان حاصل کنید که سیم‌های داخلی به درستی عایق‌بندی شده‌اند و با یکدیگر تماس ندارند.
• مشکل: تضعیف سیگنال پس از نصب
  • راه‌حل: بررسی کنید که کابل و سوکت به درستی متصل شده‌اند و از کابل با کیفیت بالا استفاده کنید.
• مشکل: کابل کواکسیال به درستی در سوکت جا نمی‌گیرد
  • راه‌حل: از ابزار مناسب برای برش و آماده‌سازی کابل استفاده کنید و اطمینان حاصل کنید که کابل به اندازه کافی برش خورده است.
• مشکل: فیش BNC لحیمی به درستی لحیم نمی‌شود
  • راه‌حل: از هویه با دمای مناسب استفاده کنید و اطمینان حاصل کنید که سطح لحیم‌کاری تمیز است.
• مشکل: فیش BNC پیچی شل است و اتصال محکمی ندارد
  • راه‌حل: پیچ‌ها را به درستی محکم کنید و از پیچ‌گوشتی مناسب استفاده کنید.
• مشکل: فیش BNC پرسی به درستی پرس نمی‌شود
  • راه‌حل: از انبر پرس مناسب استفاده کنید و اطمینان حاصل کنید که فیش به درستی در جای خود قرار گرفته است.
• مشکل: ابزار نصب در دسترس نیست
  • راه‌حل: ابزارهای مورد نیاز را از فروشگاه‌های معتبر تهیه کنید یا از یک متخصص کمک بگیرید.
• مشکل: کیفیت تصویر پایین است پس از نصب
  • راه‌حل: اتصالات را بررسی کنید و مطمئن شوید که کابل و سوکت به درستی متصل شده‌اند.
• مشکل: سوکت BNC به راحتی جدا می‌شود
  • راه‌حل: از سوکت‌های با کیفیت و مناسب استفاده کنید و اطمینان حاصل کنید که به درستی متصل شده‌اند.
• مشکل: عدم تطابق سوکت با کابل
  • راه‌حل: اطمینان حاصل کنید که سوکت و کابل از نوع و اندازه مناسب هستند.
