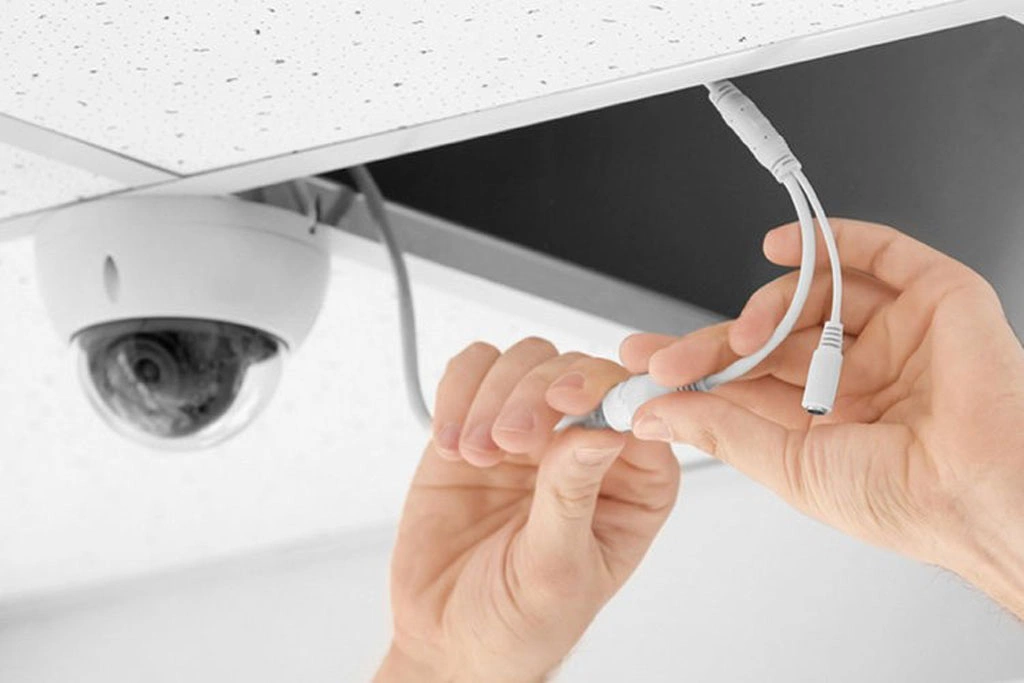

بهترین روش برای کابل کشی دوربین در پروژه های بزرگ

پایداری یک سیستم نظارتی گسترده، بیش از آنکه به کیفیت دوربین‌ها وابسته باشد، به زیرساخت و شاهرگ‌های ارتباطی آن یعنی کابل‌کشی بستگی دارد. یک اشتباه در طراحی یا اجرای این زیرساخت می‌تواند گران‌ترین دوربین‌ها را به ابزارهایی ناکارآمد تبدیل کند. بنابراین، کابل کشی دوربین در پروژه های بزرگ یک فرآیند فنی و دقیق است که موفقیت یا شکست کل سیستم امنیتی را رقم می‌زند. این مقاله به شما نشان می‌دهد که چگونه با یک رویکرد مهندسی‌شده و استاندارد، زیرساختی پایدار، مقیاس‌پذیر و آماده برای آینده طراحی و اجرا کنید.

ما از انتخاب نوع سیستم و کابل مناسب شروع می‌کنیم، به معماری شبکه و تکنولوژی‌های کلیدی می‌پردازیم و در نهایت با نکات اجرایی و حفاظتی، این راهنمای جامع را به پایان می‌رسانیم.

 ◁◁ مطلب پیشنهادی: وصل کردن دو دوربین مداربسته با یک کابل

بخش اول: فونداسیون پروژه – انتخاب سیستم و مصالح کلیدی

قبل از کشیدن حتی یک متر کابل، باید تکلیف دو موضوع اساسی را روشن کنید: نوع سیستم نظارتی و مصالحی که قرار است داده‌ها و برق را منتقل کنند.

برتری مطلق سیستم‌های تحت شبکه (IP) در مقیاس بزرگ

برای پروژه‌هایی مانند کارخانه‌ها، مجتمع‌های تجاری، بیمارستان‌ها یا محوطه‌های وسیع، دیگر جایی برای سیستم‌های آنالوگ (Analog) یا حتی HD روی بستر کواکسیال وجود ندارد. سیستم‌های تحت شبکه یا IP به دلایل زیر گزینه بلامنازع هستند:

• مقیاس‌پذیری (Scalability): در یک شبکه IP، اضافه کردن یک دوربین جدید به سادگی اتصال یک دستگاه جدید به شبکه است. شما محدود به تعداد پورت‌های دستگاه DVR نیستید و می‌توانید سیستم را تا صدها یا هزاران دوربین گسترش دهید.
• کیفیت تصویر برتر: دوربین‌های IP رزولوشن‌های بسیار بالاتری (4K و بالاتر) ارائه می‌دهند که برای شناسایی جزئیات در محیط‌های بزرگ حیاتی است.
• انعطاف‌پذیری: این دوربین‌ها می‌توانند مستقیماً به هر نقطه‌ای از شبکه متصل شوند و نیازی به کابل‌کشی مستقیم تا دستگاه ضبط مرکزی ندارند. این ویژگی کابل کشی دوربین در پروژه های بزرگ را به شدت بهینه می‌کند.
• هوشمندی و تحلیل تصویر: دوربین‌های IP مدرن مجهز به پردازنده‌های داخلی هستند که امکان تحلیل ویدئویی (مانند تشخیص چهره، شمارش افراد و…) را فراهم می‌کنند.

کابل شبکه CAT6: استاندارد طلایی برای امروز و فردا

پس از انتخاب سیستم IP، انتخاب کابل مناسب مهم‌ترین تصمیم شماست. استاندارد پیشنهادی ما بدون شک کابل CAT6 است.

• چرا CAT6 و نه CAT5e؟ کابل CAT5e می‌تواند داده‌ها را با سرعت 1 گیگابیت بر ثانیه منتقل کند، اما کابل CAT6 پهنای باند بسیار بالاتری (تا 10 گیگابیت در فواصل کوتاه‌تر) ارائه می‌دهد. این پهنای باند بالاتر به معنای آمادگی برای دوربین‌های نسل آینده با کیفیت 8K و بالاتر است. در پروژه‌های بزرگ که یک سرمایه‌گذاری بلندمدت محسوب می‌شوند، آینده‌نگری یک اصل هوشمندانه است.
• اهمیت حیاتی مغزی تمام مس (Solid Copper): این نکته را هرگز فراموش نکنید. بازار پر از کابل‌های ارزان‌قیمت با مغزی آلومینیوم و روکش مس (CCA) است. این کابل‌ها برای کابل کشی دوربین در پروژه های بزرگ فاجعه‌بار هستند. آن‌ها نه تنها در انتقال داده در فواصل طولانی ضعیف عمل می‌کنند، بلکه مقاومت الکتریکی بالاتری دارند و برای انتقال برق از طریق PoE بسیار خطرناک و ناکارآمد هستند. همیشه از کابل‌هایی با مغزی ۱۰۰٪ مس استفاده کنید.

تکنولوژی PoE: یک تیر و دو نشان

فناوری Power over Ethernet (PoE) انقلابی در نصب سیستم‌های IP ایجاد کرده است. این تکنولوژی به شما اجازه می‌دهد که برق مورد نیاز دوربین را از طریق همان کابل شبکه‌ای که داده‌ها را منتقل می‌کند، تأمین کنید.

• مزایای PoE:
  • کاهش هزینه‌ها: نیاز به کابل‌کشی برق مجزا برای هر دوربین حذف می‌شود.
  • نصب سریع و آسان: پیچیدگی نصب به نصف کاهش می‌یابد.
  • ایمنی و پایداری: برق توسط یک منبع مرکزی مدیریت می‌شود و می‌توان آن را به UPS (منبع برق اضطراری) متصل کرد تا در زمان قطعی برق، سیستم به کار خود ادامه دهد.
• سوئیچ PoE مرکزی؛ قلب تپنده سیستم: در پروژه‌های کوچک، می‌توان از دستگاه NVR با پورت‌های PoE داخلی استفاده کرد. اما در پروژه‌های بزرگ، این رویکرد کاملاً اشتباه است. بهترین روش، استفاده از سوئیچ‌های PoE مدیریتی مرکزی است. این سوئیچ‌ها قدرت بسیار بیشتری دارند، امکان مدیریت و عیب‌یابی هر پورت را به صورت مجزا فراهم می‌کنند و مقیاس‌پذیری سیستم را تضمین می‌نمایند. حتماً به استاندارد PoE توجه کنید:
  • PoE (802.3af): تا 15.4 وات برق (مناسب دوربین‌های ثابت ساده).
  • PoE+ (802.3at): تا 30 وات برق (مناسب دوربین‌های گردان PTZ و دوربین‌های با دید در شب قوی).
  • PoE++ (802.3bt): تا 60 یا 100 وات برق (برای دستگاه‌های پرمصرف‌تر).

بخش دوم: طراحی زیرساخت شبکه – نقشه راه موفقیت

یک طراحی هوشمندانه می‌تواند تا ۳۰٪ در هزینه‌های کابل‌کشی و زمان اجرا صرفه‌جویی کند. در پروژه‌های بزرگ، معماری شبکه حرف اول را می‌زند.

توپولوژی ستاره گسترده (Extended Star): معماری ایده‌آل

بهترین توپولوژی برای کابل کشی دوربین در پروژه های بزرگ، توپولوژی ستاره گسترده است. در این مدل:

1. یک سوئیچ مرکزی (Core Switch) قدرتمند در اتاق سرور یا مرکز کنترل قرار می‌گیرد.
2. در نقاط مختلف پروژه (مثلاً در هر طبقه از یک ساختمان یا هر بخش از یک کارخانه)، سوئیچ‌های فرعی یا لبه (Edge Switch) قرار داده می‌شوند.
3. دوربین‌های هر منطقه به نزدیک‌ترین سوئیچ فرعی متصل می‌شوند.
4. در نهایت، تمام سوئیچ‌های فرعی از طریق کابل فیبر نوری یا کابل شبکه قدرتمند به سوئیچ مرکزی متصل می‌گردند.

• مزایای این توپولوژی:
  • مدیریت آسان: عیب‌یابی بسیار ساده‌تر است. اگر مشکلی در یک بخش رخ دهد، سایر بخش‌ها به کار خود ادامه می‌دهند.
  • کاهش طول کابل: به جای کشیدن ده‌ها کابل از فواصل دور به یک نقطه مرکزی، هر دوربین به نزدیک‌ترین سوئیچ متصل می‌شود.
  • افزایش پایداری: بار ترافیکی شبکه بین سوئیچ‌های مختلف توزیع می‌شود.

مدیریت مسافت‌های طولانی: غلبه بر محدودیت ۱۰۰ متر

کابل‌های شبکه مسی (CAT6) دارای یک محدودیت فیزیکی هستند: آن‌ها می‌توانند سیگنال داده و PoE را به طور قابل اطمینان تنها تا فاصله ۱۰۰ متر (۳۲۸ فوت) منتقل کنند. در پروژه‌های بزرگ، فواصل بسیار بیشتر از این مقدار است. راه حل چیست؟

• استفاده از سوئیچ به عنوان تکرارکننده (Repeater): بهترین و استانداردترین روش، قرار دادن یک سوئیچ PoE کوچک در مسیر کابل‌کشی است. برای مثال، اگر فاصله‌ای ۱۸۰ متری دارید، یک سوئیچ کوچک در حدود متر ۹۰ تا ۹۵ قرار می‌دهید. کابل اول از سوئیچ اصلی به این سوئیچ میانی می‌آید و کابل دوم از این سوئیچ به سمت دوربین می‌رود. این کار سیگنال را کاملاً بازسازی کرده و به شما ۱۰۰ متر دیگر مسافت می‌دهد.
• استفاده از توسعه‌دهنده PoE (PoE Extender): این دستگاه‌های کوچک نیز همین کار را انجام می‌دهند اما معمولاً فقط یک یا دو خروجی دارند و برای مسیرهای تکی مناسب هستند.

 ◁◁ مطلب پیشنهادی: افزایش طول کابل دوربین مداربسته

بخش سوم: اجرای حرفه‌ای – تضمین پایداری و طول عمر

بهترین طراحی و باکیفیت‌ترین مصالح، بدون اجرای دقیق و حرفه‌ای بی‌فایده خواهند بود.

حفاظت فیزیکی از کابل‌ها: یک سرمایه‌گذاری ضروری

کابل‌ها باید در برابر آسیب‌های فیزیکی، شرایط جوی و تداخلات الکترومغناطیسی محافظت شوند.

• استفاده از داکت و لوله فلکسی: در محیط‌های داخلی از داکت‌های PVC و در محیط‌های خارجی یا صنعتی از لوله‌های فلزی (گالوانیزه) یا لوله‌های فلکسی با روکش پلاستیکی استفاده کنید. این پوشش‌ها کابل را از جوندگان، رطوبت، ضربه و کشیدگی محافظت می‌کنند.
• جدا کردن مسیر کابل شبکه از کابل برق: این یک قانون طلایی است. هرگز کابل شبکه را در کنار کابل‌های برق فشار قوی (حتی برق ۲۲۰ ولت) در یک داکت قرار ندهید. میدان الکترومغناطیسی کابل برق می‌تواند روی سیگنال داده نویز (EMI) ایجاد کرده و باعث افت کیفیت تصویر یا قطعی شود. حداقل فاصله استاندارد بین این دو نوع کابل ۱۵ سانتی‌متر است.

ابزار دقیق و تست نهایی: مهر تأیید کیفیت

• اتصالات باکیفیت: از سوکت‌های RJ45 استاندارد و باکیفیت استفاده کنید. اتصال صحیح و محکم این سوکت‌ها با استفاده از یک آچار شبکه (Crimping Tool) حرفه‌ای، نقشی حیاتی در پایداری ارتباط دارد.
• تستر کابل شبکه: پس از اتمام سوکت‌زنی هر کابل، حتماً آن را با یک تستر کابل شبکه تست کنید. این دستگاه به شما نشان می‌دهد که آیا هر ۸ رشته سیم به درستی متصل شده‌اند، آیا قطعی در مسیر وجود دارد یا اتصالی اشتباه (Cross) رخ داده است. نادیده گرفتن این مرحله در پروژه‌های بزرگ، ریسک بزرگی است که می‌تواند ساعت‌ها زمان برای عیب‌یابی در آینده به شما تحمیل کند.

نتیجه‌گیری

در پروژه‌های بزرگ، یک خطای کوچک در کابل‌کشی می‌تواند حتی بهترین دوربین‌ها را ناکارآمد کند. محدودیت‌های مسافت، نویز الکترومغناطیسی، هزینه بالای زیرساخت و نیاز به نگهداری مداوم، عملاً روند کار را کند و پرهزینه می‌کند. اینجاست که دوربین مداربسته بیسیم اسفیورد می‌تواند تمام این موانع را حذف کند: بدون نیاز به کابل‌کشی پیچیده، نصب سریع و انعطاف‌پذیری بالا در هر مقیاس، ارتباط پایدار حتی در محیط‌های وسیع و کاهش چشمگیر هزینه‌های اجرا و نگهداری.

اگر برای پروژه‌تان به راهکاری آینده‌نگر، سریع و قابل اعتماد نیاز دارید، همین حالا دوربین بیسیم اسفیورد را انتخاب کنید و زیرساخت سنتی را پشت سر بگذارید.

سوالات متداول

1. کابل مناسب پروژه‌های بزرگ چیست؟
   کابل CAT6 با مغزی تمام مس استانداردترین انتخاب است.
2. حداکثر طول کابل شبکه چقدر است؟
   برای انتقال پایدار، حداکثر ۱۰۰ متر.
3. برای مسافت‌های طولانی چه باید کرد؟
   استفاده از سوئیچ میانی یا PoE Extender.
4. PoE چه مزایایی دارد؟
   انتقال همزمان برق و دیتا با یک کابل و کاهش نیاز به کابل برق جدا.
5. بهترین توپولوژی شبکه برای پروژه‌های بزرگ چیست؟
   توپولوژی ستاره گسترده با سوئیچ مرکزی و سوئیچ‌های لبه.
6. کابل CCA مناسب است؟
   خیر، افت کیفیت و خطرات انتقال برق دارد.
7. چگونه از کابل‌ها محافظت کنیم؟
   استفاده از داکت، لوله فلکسی و جداسازی از کابل برق.
8. تست کابل قبل از تحویل لازم است؟
   بله، با تستر کابل شبکه کیفیت اتصال بررسی شود.
9. چرا کابل‌کشی در کنار برق مشکل‌ساز است؟
   ایجاد نویز الکترومغناطیسی و افت کیفیت تصویر.
10. تفاوت PoE و PoE+ چیست؟
    PoE+ توان بالاتری تا ۳۰ وات برای دستگاه‌های پرمصرف‌تر فراهم می‌کند.

مشکلات رایج و پاسخ برای حل

• مشکل: قطعی تصویر در مسافت‌های طولانی
  • راه‌حل: استفاده از سوئیچ یا PoE Extender در مسیر.
• مشکل: نویز و افت کیفیت تصویر
  • راه‌حل: جداسازی مسیر کابل شبکه از کابل برق فشار قوی.
• مشکل: داغ شدن کابل‌ها
  • راه‌حل: استفاده از کابل CAT6 تمام مس برای انتقال برق پایدار.
• مشکل: هزینه بالای کابل‌کشی برق جداگانه
  • راه‌حل: بهره‌گیری از فناوری PoE.
• مشکل: آسیب‌دیدگی کابل در محیط‌های صنعتی
  • راه‌حل: استفاده از لوله فلکسی فلزی یا گالوانیزه.
• مشکل: اشباع پهنای باند شبکه
  • راه‌حل: طراحی صحیح توپولوژی و توزیع بار بین سوئیچ‌ها.
• مشکل: ضعف در خوراک‌دهی برق به دوربین‌های PTZ
  • راه‌حل: استفاده از استاندارد PoE+ یا PoE++.
• مشکل: عدم مقیاس‌پذیری شبکه
  • راه‌حل: طراحی بر پایه سیستم IP و سوئیچ‌های مدیریتی.
• مشکل: سوکت‌های شل و اتصال نامناسب
  • راه‌حل: استفاده از سوکت RJ45 باکیفیت و آچار شبکه استاندارد.
• مشکل: زمان‌بر بودن عیب‌یابی
  • راه‌حل: استفاده از توپولوژی ستاره گسترده برای جداسازی بخش‌ها
