آموزش نصب دوربین خودرو بدون اشغال فندکی (سیم کشی به جعبه فیوز)

کمتر راننده‌ای را پیدا میکنید که بعد از نصب دوربین خودرو، از سیم شارژر آویزان از فندکی و قطع و وصل شدن‌های ناگهانی شاکی نشده باشد. معمولا چند روز اول همه چیز خوب به نظر میرسد، اما از جایی به بعد میفهمی این روش بیشتر شبیه یک تست موقت است تا یک نصب دائمی. اگر قرار است واقعا روی دوربین حساب باز کنید؛ چه برای ثبت تصادف، چه برای مراقبت از خودرو در پارکینگ، چاره‌ای ندارید جز اینکه به فکر نصب دوربین خودرو بدون فندکی و سیم‌کشی اصولی بیفتی؛ نصبی که هم ظاهر کابین را به‌هم نریزد، هم برق پایدار و قابل اعتماد به دوربین برساند.

در این نوع نصب، هدف فقط عوض کردن مسیر برق نیست؛ میخواهیم دوربین را از یک وسیله «موقتی» به بخشی از سیستم ایمنی خودرو تبدیل کنیم. وقتی دوربین به صورت هاردوایر و بدون وابستگی به سوکت فندکی نصب شود، دیگر با روشن و خاموش شدن ناگهانی، شل شدن سوکت یا اشغال بودن فندکی برای شارژ موبایل درگیر نمیشوید. از طرفی، اگر دوربین و کیت برق به‌درستی انتخاب شوند، امکان استفاده از حالت پارکینگ مد هم برایتان فراهم میشود؛ یعنی خودرو حتی وقتی خاموش است هم زیر نظر میماند. در ادامه مرحله به مرحله جلو میرویم؛ از انتخاب روش مناسب و تجهیزات لازم، تا نکات سیم‌کشی و خطاهایی که بهتر است از همان اول از آنها دوری کنید.

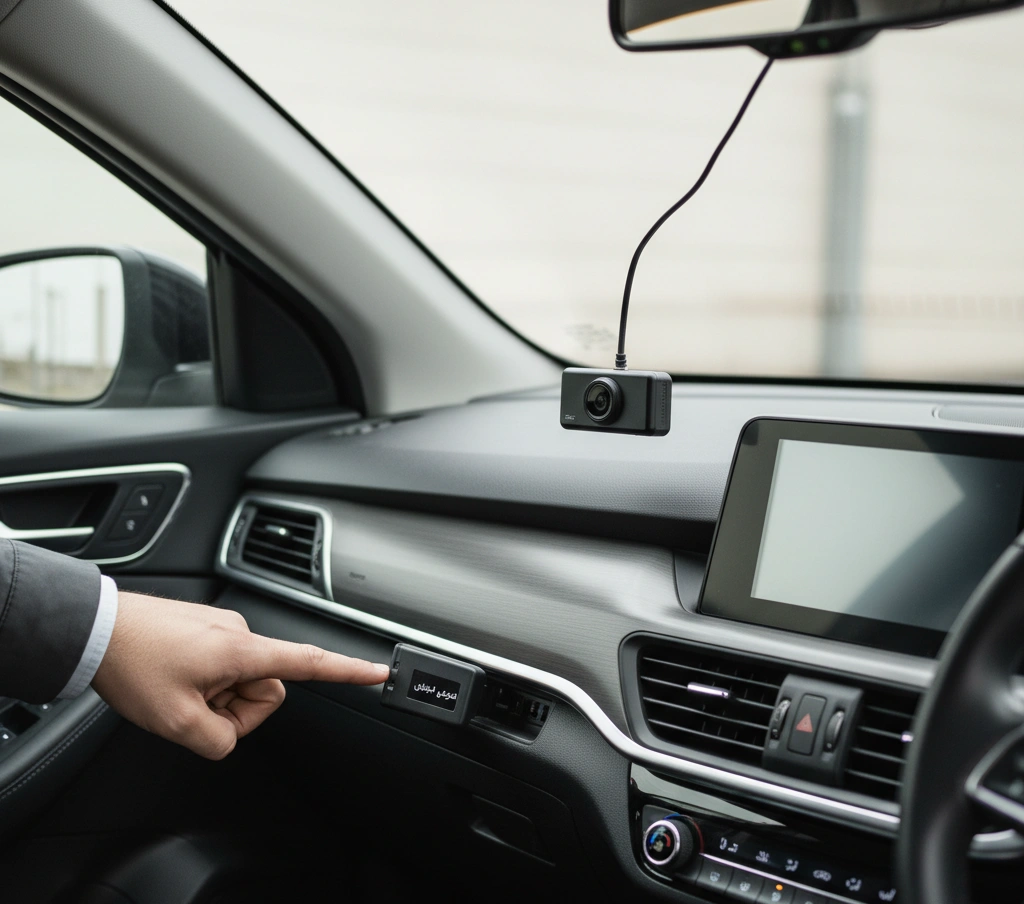

نصب دوربین خودرو بدون فندکی

بیشتر دوربین‌های ثبت وقایع خودرو به صورت پیش‌فرض با سوکت فندکی طراحی میشوند، چون:

• نصبشان سریع است
• برای تست اولیه مناسب هستند
• نیازی به باز کردن داشبورد یا سیم‌کشی ندارند

اما در استفاده روزمره، به خصوص در شهرهای شلوغ و برای کسانی که روی دوربین حساب جدی باز کرده‌اند، چند دردسر اصلی پیش می‌آید:

• اشغال دائمی فندکی، دیگر جایی برای شارژر موبایل نمی‌ماند
• قطع و وصل برق هنگام استارت زدن یا استفاده از لوازم برقی دیگر
• کابل‌های دیده‌شونده که ظاهر کابین را به‌هم میریزند
• محدودیت در استفاده از حالت پارکینگ مد (ضبط هنگام خاموش بودن خودرو)

به همین دلیل، نصب دوربین خودرو بدون فندکی تبدیل شده به یک روش حرفه‌ای‌تر برای کسانی که میخواهند هم ظاهر تمیزتری داشته باشند، هم روی ضبط مداوم و پایدار حساب کنند.

 ◁◁ مطلب پیشنهادی: آموزش نصب دوربین ثبت وقایع خودرو

روش‌های نصب دوربین خودرو بدون فندکی

برای اینکه دوربین خودرو را بدون استفاده از سوکت فندکی راه‌اندازی کنیم، سه مسیر اصلی وجود دارد:

1. استفاده از کیت برق مستقیم (Hardwire Kit)
2. استفاده از فیوز‌باکس خودرو (فیوز مناسب + سیم‌کشی استاندارد)
3. استفاده از منبع تغذیه جداگانه (پاوربانک یا باتری اختصاصی پارکینگ مد)

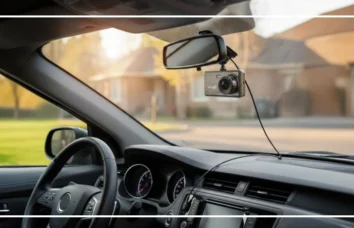

1. استفاده از کیت هاردوایر (Hardwire Kit)

کیت هاردوایر، یک تبدیل‌کننده ولتاژ است که برق ۱۲ ولت خودرو را به ولتاژ مورد نیاز دوربین (معمولا ۵ ولت USB یا ۱۲ ولت تثبیت‌شده) تبدیل میکند و مستقیما به فیوز‌باکس وصل میشود.

مزایا

• عدم اشغال فندکی: فندکی آزاد میماند برای شارژر گوشی یا لوازم دیگر
• کابل‌کشی مخفی: کابل از زیر سقف، ستون و داشبورد عبور میکند و در دید نیست
• پایداری برق: قطع و وصل‌های فندکی را ندارد و در استارت زدن پایدارتر است
• امکان فعال‌سازی پارکینگ مد (اگر کیت و دوربین این قابلیت را داشته باشند)

مراحل کلی نصب کیت هاردوایر

هشدار: اگر تجربه برق خودرو ندارید، بهتر است نصب را به یک برق‌کار ماهر بسپارید؛ اشتباه در سیم‌کشی میتواند به فیوزها یا ECU آسیب بزند.

انتخاب کیت مناسب

• با ولتاژ ورودی ۱۲–۲۴ ولت
• خروجی متناسب با دوربین (معمولا ۵ ولت / ۲ آمپر USB)
• داشتن محافظ افت ولتاژ باتری (برای پارکینگ مد)

مسیر کابل را مشخص کنید

• از کنار شیشه جلو، زیر نوار لاستیکی سقف
• پایین ستون سمت شاگرد
• تا رسیدن به فیوز‌باکس داخل کابین

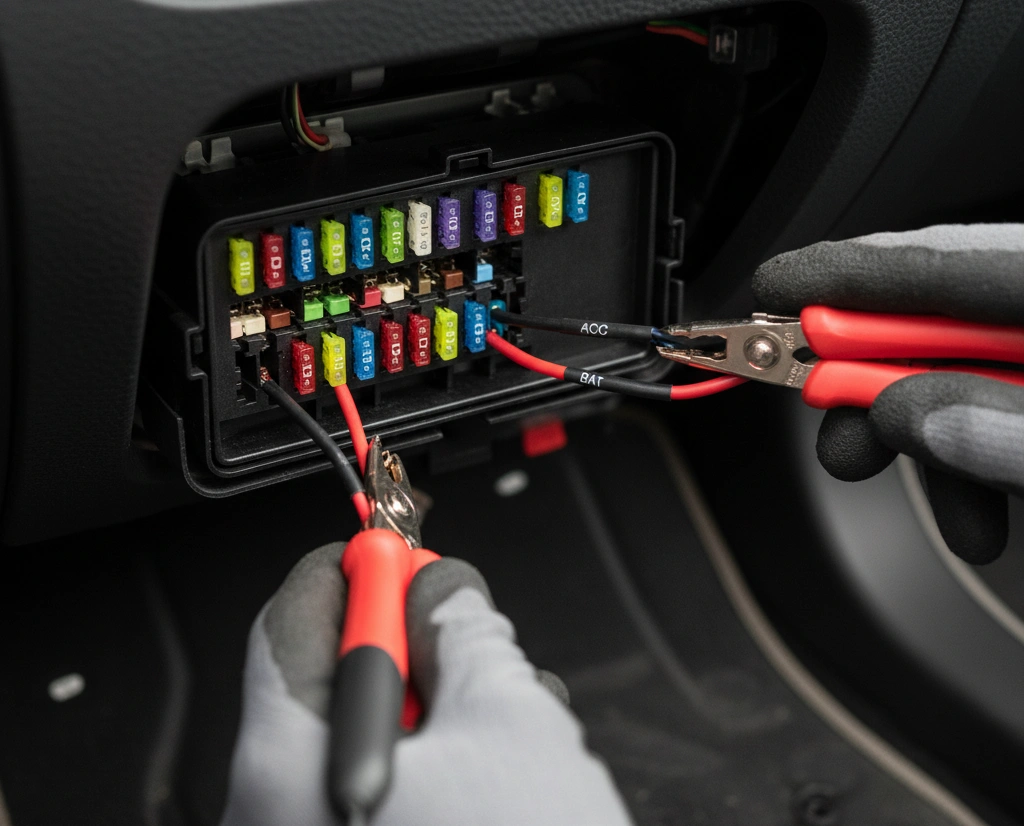

انتخاب فیوز مناسب در فیوز‌باکس

معمولا سه نوع فیوز برای نصب استفاده میشود:

• ACC: فقط وقتی سوئیچ باز است برق دارد (مناسب برای ضبط فقط در حال رانندگی)
• B+ (Battery): حتی در حالت خاموش بودن خودرو برق دارد (برای پارکینگ مد)
• IGN: در لحظه استارت و روشن بودن موتور برق دارد

در نصب استاندارد:

• سیم ACC کیت به یک فیوز ACC متصل میشود
• اگر کیت سه‌سیمه است، سیم BAT به فیوز دائم‌برق وصل میشود
• سیم GND به بدنه فلزی خودرو (زمین) بسته میشود

استفاده از فیوز دزد (Add-a-Fuse)

• به جای لخت کردن سیم‌ها، از رابط‌های مخصوص فیوز استفاده میشود تا:
• هم فیوز اصلی سر جای خود بماند
• هم برای دوربین، فیوز جداگانه داشته باشید

تست نهایی

• روشن و خاموش کردن خودرو
• تست ضبط هنگام حرکت
• در صورت فعال بودن پارکینگ مد، تست ضبط در حالت خاموش بودن خودرو

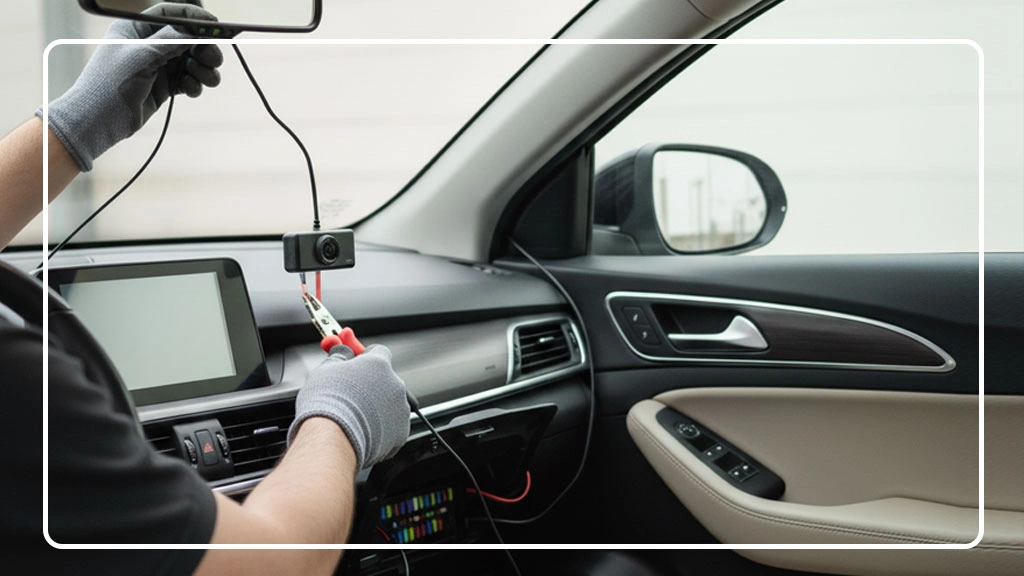

2. نصب دوربین خودرو بدون فندکی از طریق فیوز‌باکس

در واقع این روش همان هاردوایر است، ولی بعضی‌ها بدون کیت آماده، مستقیما از فیوز برق میگیرند و از مبدل‌های ساده استفاده میکنند. این کار اگر بدون دانش کافی انجام شود، چند ریسک جدی دارد:

• نبود محافظ ولتاژ باتری، تخلیه بیش از حد باتری در حالت پارک
• نبود فیوز مجزا برای دوربین
• نویز در تصویر به علت نبود فیلتر مناسب در تغذیه

برای یک نصب دوربین خودرو بدون فندکی استاندارد، پیشنهاد میشود حتما از کیت‌های طراحی شده برای این کار استفاده شود، نه اتصالات دستی و تجربی.

3. استفاده از منبع تغذیه جداگانه (باتری یا پاوربانک)

بعضی کاربران، به خصوص کسانی که پارکینگ مشترک یا محیط‌های ناامن دارند، ترجیح میدهند برق دوربین را کاملا از سیستم برقی خودرو جدا کنند.

کاربرد رایج

• استفاده از پاوربانک قوی و کابل مخفی تا دوربین
• استفاده از باتری‌های مخصوص پارکینگ مد که برای همین کار طراحی شده‌اند

مزایا

• عدم وابستگی به برق خودرو
• کم شدن ریسک تخلیه باتری اصلی
• قابلیت جابه‌جایی بین خودروها

معایب

• نیاز به شارژ دوره‌ای پاوربانک یا باتری
• سیم‌کشی اضافه اگر بخواهی آن را مخفی نصب کنید
• در بسیاری از موارد، از نظر ظاهری به تمیزی هاردوایر حرفه‌ای نیست



 ◁◁ مطلب پیشنهادی: دوربین داینامیک خودرو چیست؟

نکات مهم در نصب دوربین خودرو بدون فندکی

برای اینکه «نصب دوربین خودرو بدون فندکی» از نظر فنی درست باشد، چند نکته کلیدی را باید روشن کرد:

انتخاب مسیر مناسب کابل

• کابل را از مسیر ایربگ‌های جانبی عبور ندهید
• از کنار ستون‌ها، زیر نوار درب و سقف استفاده کنید
• کابل را به گونه‌ای هدایت کنید که هیچ‌وقت مزاحم دید راننده نشود

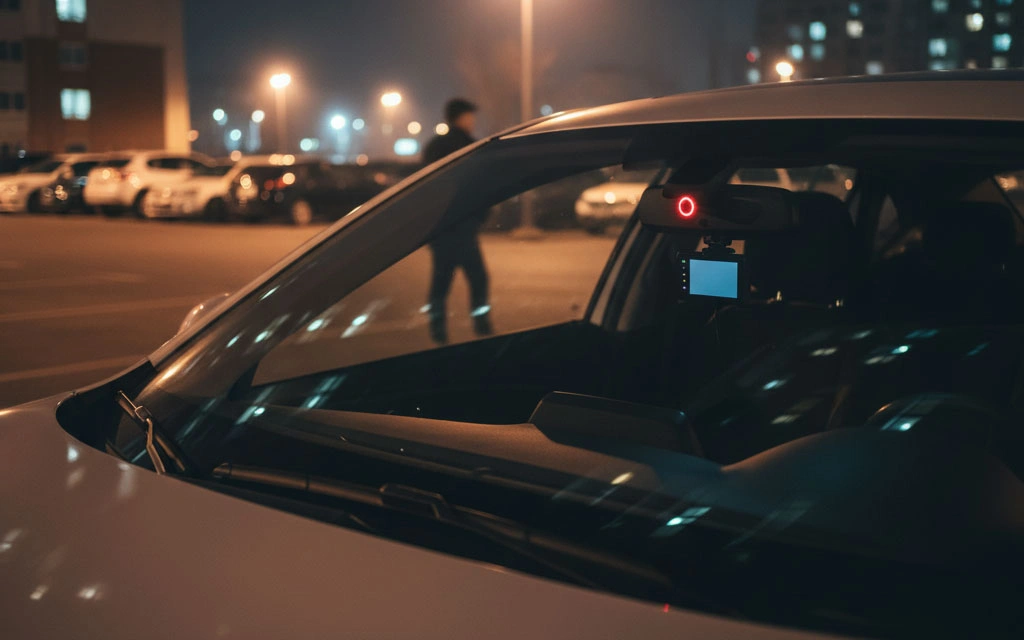

مدیریت باتری و پارکینگ مد

اگر هدف اصلی از نصب دوربین خودرو بدون فندکی، استفاده از پارکینگ مد است:

• کیت باید محافظ ولتاژ باتری داشته باشد
• سطح قطع (مثلا ۱۲ ولت، ۱۲.۲ ولت) قابل تنظیم باشد
• مدت زمان استفاده در حالت پارک، متناسب با ظرفیت باتری و شرایط آب و هوایی تنظیم شود

سازگاری دوربین با نصب بدون فندکی

همه دوربین‌ها برای پارکینگ مد واقعی طراحی نشده‌اند. برای نتیجه بهتر:

• دوربینی انتخاب کن که پارکینگ مد هوشمند داشته باشد
• مصرف انرژی پایین در حالت استندبای
• سنسور G و تشخیص حرکت (برای ضبط فقط در صورت رویداد)

خطرات رایج در نصب غیراستاندارد

بسیاری از کاربران به صورت تجربی سیم‌کشی میکنند، اما این کار در بدترین حالت میتواند:

• باعث سوختن فیوزهای مشترک (مثلا رادیو، ECU، چراغ‌ها) شود
• نویز الکتریکی در تصویر ایجاد کند
• باتری خودرو را در شب تخلیه کند و صبح خودرو استارت نخورد

برای همین، اگر تجربه برق خودرو ندارید، دو گزینه عاقلانه‌تر است:

• سپردن نصب به برق‌کار مطمئن
• انتخاب دوربینی که کیت هاردوایر استاندارد و راهنمای نصب واضح داشته باشد

نتیجه‌گیری

با نصب دوربین خودرو بدون فندکی، عملا از یک سیستم موقت و اعصاب‌خردکن مبتنی بر سوکت فندکی، به یک نصب دائمی و قابل اعتماد میرسید؛ کابین تمیزتر میشود، برق دوربین پایدارتر است و اگر پارکینگ مد را هم فعال کنید، ماشینتان حتی وقتی خاموش است تنها رها نمیشود. اما همه این زحمت سیم‌کشی و هاردوایر زمانی ارزش دارد که خود دوربین، کیفیت ضبط خوب، مصرف بهینه و سازگاری واقعی با این نوع نصب را داشته باشد. اگر به دنبال مدلی هستی که از همان ابتدا برای کار جدی طراحی شده باشد، «دوربین ثبت وقایع خودرو اسفیورد» دقیقا برای چنین سناریویی ساخته شده؛ هم با کیت برق استاندارد و پارکینگ مد هماهنگ است، هم کیفیت تصویر و پایداری لازم را برای استفاده روزمره و مواقع بحرانی در اختیارت میگذارد. به این طریق هم یک بار درست نصب میکنید، هم سال‌ها با خیال راحت از آن استفاده میکنید.

سوالات متداول

1. آیا نصب بدون فندکی گارانتی خودرو را از بین میبرد؟
   اگر سیم‌کشی به صورت استاندارد و بدون دستکاری سیم‌های اصلی و فقط از طریق فیوز دزد انجام شود، در اکثر خودروها مشکلی برای گارانتی ایجاد نمیشود؛ اما بهتر است قبل از نصب، شرایط گارانتی خودرو را بررسی کنید.
2. برای نصب دوربین خودرو بدون فندکی، حتما باید برق‌کار حرفه‌ای این کار را انجام دهد؟
   اگر با فیوز‌باکس، زمین (GND) و اصول ایمنی برق خودرو آشنا نیستید، بهتر است این کار را به یک برق‌کار مطمئن بسپاری تا از آسیب احتمالی به سیستم برق و ECU جلوگیری شود.
3. آیا با نصب بدون فندکی، امکان استفاده از پارکینگ مد همیشه وجود دارد؟
   بستگی به دوربین و کیت هاردوایر دارد. اگر دوربین پارکینگ مد را پشتیبانی کند و کیت، محافظ ولتاژ باتری داشته باشد، میتوانید پارکینگ مد را به شکل مطمئن فعال کنید.
4. آیا نصب دوربین خودرو بدون فندکی باعث تخلیه باتری در شب میشود؟
   اگر از کیت هاردوایر با محافظ ولتاژ استفاده شود و سطح قطع مناسب تنظیم شود، از تخلیه عمیق باتری جلوگیری میشود. نصب غیراستاندارد و مستقیم روی فیوز دائم‌برق میتواند باتری را خالی کند.
5. کدام فیوز برای گرفتن برق دوربین مناسب‌تر است؟
   معمولا از فیوزهایی استفاده میشود که مصرف حیاتی ندارند، مثل رادیو یا سوکت برق جانبی. انتخاب فیوز ACC یا B+ بستگی به این دارد که میخواهید فقط در حرکت ضبط کنی یا در حالت پارک هم.
6. آیا میتوان همزمان از فندکی و هاردوایر استفاده کرد؟
   از نظر فنی ممکن است، اما توصیه نمیشود که دو منبع برق همزمان متصل باشد. بهتر است یک روش اصلی (ترجیحا هاردوایر) را انتخاب کنید.
7. نصب دوربین بدون فندکی روی خودروهای هیبریدی یا برقی فرق دارد؟
   در خودروهای هیبریدی و برقی، دستکاری سیستم برق حساس‌تر است. در این موارد حتما باید از برق‌کار آشنا با این نوع خودروها کمک بگیرید و از کیت‌های استاندارد استفاده کنید.
8. اگر خودرو را عوض کنم، میتوانم نصب بدون فندکی را به خودرو جدید منتقل کنم؟
   خود دوربین و کیت هاردوایر قابل انتقال است، ولی سیم‌کشی باید مجدد متناسب با فیوز‌باکس و مسیر کابل خودرو جدید انجام شود.
9. آیا کیفیت تصویر دوربین ربطی به نوع نصب (فندکی یا بدون فندکی) دارد؟
   کیفیت سنسور و لنز مهم‌ترین عامل است؛ اما تغذیه ناپایدار (نویز، افت ولتاژ) در نصب‌های غیراستاندارد میتواند باعث اختلال در ضبط یا ریست شدن دستگاه شود. نصب درست بدون فندکی، ثبات بیشتری به برق میدهد.
10. آیا دوربین‌های اسفیورد برای نصب بدون فندکی مناسب هستند؟
    مدل‌های جدید دوربین ثبت وقایع خودرو اسفیورد با توجه به نیاز کاربران ایرانی، برای استفاده با کیت هاردوایر و پارکینگ مد طراحی شده‌اند و مصرف بهینه و امکانات حفاظتی لازم را دارند.

مشکلات رایج و پاسخ برای حل

• مشکل: دوربین بعد از چند دقیقه رانندگی خاموش میشود
  • راه‌حل: مسیر تغذیه را بررسی کن؛ ممکن است فیوز انتخابی ACC فقط در شرایط خاص برق بدهد. از فیوز مناسب‌تر یا کیت هاردوایر استاندارد استفاده کنید.
• مشکل: باتری خودرو صبح خالی شده و خودرو استارت نمیخورد
  • راه‌حل: اگر کیت محافظ ولتاژ ندارید، حتما از کیت هاردوایر با قطع‌کننده ولتاژ استفاده کنید و سطح قطع را طوری تنظیم کنید که باتری بیش از حد تخلیه نشود.
• مشکل: تصویر دوربین نویز دار یا دارای خط‌های افقی است
  • راه‌حل: مسیر سیم‌کشی را از کنار سیم‌های برق پرقدرت (مثلا سیم دینام یا آمپلی‌فایر) دور کنید و از کیت با فیلتر نویز استفاده کنید.
• مشکل: با روشن کردن کولر یا شیشه بالابر، دوربین ریست میشود
  • راه‌حل: فیوز تغذیه دوربین را از یک مدار کم‌مصرف‌تر بگیرید و در صورت امکان، از کیت با خروجی پایدار استفاده کنید.
• مشکل: دوربین در حالت پارکینگ مد ضبط نمیکند
  • راه‌حل: بررسی کنید آیا سیم BAT کیت به فیوز دائم‌برق وصل شده یا نه، و پارکینگ مد در تنظیمات دوربین فعال است یا خیر.
• مشکل: کابل تصویر در کابین دیده میشود و ظاهر نامرتب ایجاد کرده
  • راه‌حل: کابل را از زیر نوار سقف، ستون و تودوزی عبور دهید و در صورت نیاز از بست‌های کوچک پلاستیکی برای جمع کردن کابل اضافه استفاده کنید.
• مشکل: بعد از نصب، چند فیوز دیگر هم سوخته‌اند
  • راه‌حل: نصب را متوقف کنید، از فیوز دزد (Add-a-Fuse) استفاده کنید و حتما فیوز مناسب برای دوربین اضافه کنید. در صورت تکرار، به برق‌کار مراجعه کنید.
• مشکل: دوربین فقط هنگام استارت زدن روشن میشود و بعد خاموش میماند
  • راه‌حل: احتمالا به فیوز IGN متصل شده‌اید. برای استفاده دائمی، از فیوز ACC یا B+ (متناسب با نیاز) استفاده کنید.
• مشکل: GPS یا رادیو بعد از نصب دوربین دچار اختلال شده
  • راه‌حل: مسیر سیم‌کشی را از آنتن GPS و کابل‌های سیستم صوتی دور کنید و در صورت نیاز از فیلتر نویز روی خط تغذیه دوربین استفاده کنید.
• مشکل: در هوای خیلی گرم، دوربین خاموش و روشن میشود
  • راه‌حل: علاوه بر بررسی تغذیه، نصب فیزیکی دوربین را بررسی کنید؛ نزدیک شیشه و زیر آفتاب مستقیم، دمای داخل دستگاه بالا میرود. استفاده از شیشه دودی استاندارد و تهویه مناسب میتواند کمک کند.
