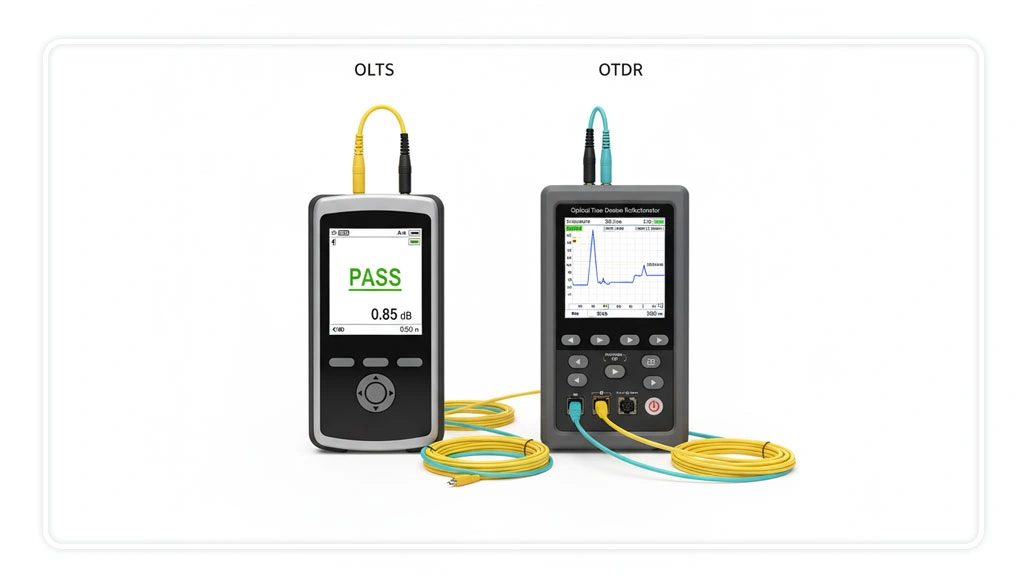

تفاوت تست OLTS با OTDR: انتخاب ابزار مناسب برای تست فیبر نوری

تفاوت تست OLTS با OTDR در چیست؟ تست فیبر نوری تنها فشردن یک دکمه روی دستگاه نیست؛ بلکه یک رقص دقیق بین تأیید کارایی (Performance Assurance) و عیب‌یابی نقطه‌ای (Precision Fault Finding) است. در این میان، دو ابزار قدرتمند به نام‌های OLTS (متر تست تلفات نوری) و OTDR (بازتاب‌سنج نوری در دامنه زمانی) نقشی حیاتی ایفا می‌کنند، اما اهدافشان کاملاً متفاوت است. برای یک نصاب یا مهندس شبکه، انتخاب ابزار اشتباه نه تنها زمان و هزینه را هدر می‌دهد، بلکه می‌تواند منجر به عدم پذیرش پروژه و شکست در گواهینامه نهایی شود. این مقاله نقشه راه شماست تا بدانید کدام ابزار دقیقاً برای چه نیازی ساخته شده است.

اگرچه هر دوی این ابزارها برای بررسی سلامت لینک‌های فیبر نوری به کار می‌روند، اما فلسفه‌ی کاری، نتایج خروجی و جایگاه آن‌ها در فرآیند کابل‌کشی کاملاً از یکدیگر متمایز است. یک متخصص واقعی شبکه باید بداند که چه زمانی باید به اعداد نهایی اعتماد کند و چه زمانی باید با دقت به نمودارهای پالس نوری خیره شود. کلید واژه اصلی این تفاوت‌ها در این است: OLTS به شما می‌گوید آیا لینک شما کار می‌کند؛ در حالی که OTDR به شما می‌گوید چگونه و چرا کار می‌کند یا نمی‌کند. درک عمیق تفاوت تست OLTS با OTDR، مرز بین یک نصب ساده و یک گواهی‌نامه حرفه‌ای است.

OLTS چیست؟

OLTS مخفف Optical Loss Test Set، مجموعه‌ای از دو دستگاه ضروری است: یک منبع نور پایدار (Light Source) در یک انتها و یک متر توان نوری (Power Meter) در انتهای دیگر. این روش قدیمی‌ترین، ساده‌ترین و مهم‌تر از همه، اجباری‌ترین نوع تست فیبر نوری است که به عنوان تست سطح ۱ (Tier 1) نیز شناخته می‌شود و پایه‌ای‌ترین نیازمندی برای تأیید کارایی (Certification) هر لینک فیبر نوری است.

 ◁◁ مطلب پیشنهادی: مودم فیبر نوری چیست؟

تلفات درج (Insertion Loss)

OLTS اساساً بر مبنای اصل «از دست دادن توان» یا تلفات درج عمل می‌کند. منبع نور، سیگنالی با توان مشخص را در طول موج‌های عملیاتی استاندارد (مانند ۸۵۰/۱۳۰۰ نانومتر برای مالتی‌مد و ۱۳۱۰/۱۵۵۰ نانومتر برای سینگل‌مد) به درون فیبر ارسال می‌کند. متر توان نوری در انتهای مقابل، مقدار نوری را که دریافت شده اندازه‌گیری می‌کند. با مقایسه‌ی توان ارسالی و توان دریافتی (که با فرآیند «تنظیم صفر» دقیق می‌شود)، OLTS مقدار دقیق انرژی نوری از دست رفته را بر حسب دسی‌بل (dB) محاسبه می‌کند.

بر اساس استانداردهای بین‌المللی کابل‌کشی (مانند TIA/EIA-568)، هر لینک فیبر نوری دارای یک «بودجه تلفات» مجاز است که این بودجه بر اساس طول کابل، تعداد کانکتورها، و اسپلایس‌های موجود در مسیر تعیین می‌شود. وظیفه‌ی OLTS این است که به شما بگوید آیا تلفات کل کانال از این بودجه مجاز فراتر می‌رود یا خیر. نتیجه‌ی نهایی آن یک حکم ساده است: قبول (Pass) یا رد (Fail). این دستگاه هیچ اطلاعاتی در مورد محل دقیق عیب، میزان بازتاب یا نوع رویداد (کانکتور یا اسپلایس) به شما نمی‌دهد.

مزایای OLTS برای تأیید استاندارد TIA/EIA

در این بخش از بررسی تفاوت های تست OLTS با OTDR به مزایای OLTS می‌پردازیم:

• استانداردسازی (Compliance): تنها ابزاری است که مستقیماً تلفات درج (افت کلی) را که پارامتر کلیدی عملکرد در استانداردهای کابل‌کشی است، اندازه‌گیری و گواهی می‌کند.
• تأیید کارایی End-to-End: صرف نظر از اینکه در مسیر چه اجزایی وجود دارد، OLTS عملکرد نهایی و کارایی لینک را از دیدگاه کاربر نهایی تضمین می‌کند.
• سادگی و سرعت: کار با OLTS سریع و آسان است و برای حجم بالای لینک‌های جدید نصب‌شده، بهترین ابزار برای ثبت گزارش نهایی و تحویل پروژه محسوب می‌شود.

OTDR چیست؟

OTDR مخفف Optical Time Domain Reflectometer، یک دستگاه پیچیده و قدرتمند است که عملکردی شبیه به رادار یا سنسور سونار دارد. OTDR به عنوان ابزار اصلی برای تست سطح ۲ (Tier 2) شناخته می‌شود و هدف اصلی آن مکان‌یابی دقیق عیوب و مشخص کردن جزئیات هر جزء در طول کابل است.

ماهیت اندازه‌گیری

OTDR یک پالس نوری کوتاه و قدرتمند را به درون فیبر ارسال می‌کند و سپس نور بازگشتی (Backscatter) و نور بازتابی که در طول کابل ایجاد می‌شود را در فواصل زمانی بسیار دقیق اندازه‌گیری می‌کند. سپس این اطلاعات را به فاصله تبدیل کرده و یک “تصویر نوری” از لینک ارائه می‌دهد.

هنگامی که پالس نوری در فیبر حرکت می‌کند:

1. پراکندگی ریلی (Rayleigh Scattering): مقدار کمی از نور به طور طبیعی به دلیل پراکندگی در بافت شیشه‌ای فیبر به سمت عقب بازمی‌گردد. این پراکندگی به OTDR امکان می‌دهد تا افت فیبر را در هر متر محاسبه کند و منحنی اصلی نمودار را ترسیم کند.
2. بازتاب فرنل (Fresnel Reflection): هنگامی که نور به ناپیوستگی‌هایی مانند کانکتورها، انتهای فیبر یا شکستگی‌های ناگهانی می‌رسد، مقدار زیادی از آن به سرعت به سمت منبع بازتاب می‌شود. این بازتاب‌های دقیق به OTDR اجازه می‌دهند تا محل و نوع رویداد را شناسایی کند.

نتیجه‌ی OTDR نه یک عدد ساده، بلکه یک نمودار (Trace) است که طول کامل کابل را نشان می‌دهد و هر کانکتور یا اسپلایس به صورت یک پله (Step) (برای اسپلایس) یا پیک/قله (Spike) (برای کانکتور) در این نمودار ظاهر می‌شود.

نقش OTDR در عیب‌یابی نقطه‌ای

• مکان‌یابی دقیق (Precision Fault Location): اگر OLTS یک لینک را “رد” کند، OTDR ابزاری است که به مهندس می‌گوید مشکل دقیقاً در کجا (با دقت چند متری) رخ داده است.
• تجزیه و تحلیل رویدادها: OTDR به شما امکان می‌دهد افت تک‌تک کانکتورها، اسپلایس‌ها و حتی خمیدگی‌های شدید را اندازه‌گیری کنید و میزان بازتاب هر کانکتور را گزارش دهید.
• مدیریت کابل‌های طولانی: برای زیرساخت‌های بزرگ، مانند فیبرهای زمینی یا شبکه‌های Campus، OTDR تنها راه برای مستندسازی جامع هر رویداد و تضمین کیفیت جوشکاری است.

تفاوت تست OLTS با OTDR (جدول مرجع)

انتخاب بین این دو ابزار به طور کامل به هدف شما از تست بستگی دارد. در حقیقت، تفاوت تست OLTS با OTDR به معنای تفاوت بین بازرسی استاندارد و بررسی پزشکی عمیق است و درک آن برای هر متخصص شبکه ضروری است.

ویژگی	OLTS (متر تست تلفات نوری)	OTDR (بازتاب‌سنج نوری)
هدف اصلی	گواهی‌نامه و تأیید استانداردها (Pass/Fail)	عیب‌یابی، مکان‌یابی عیوب و نقص‌ها
استاندارد تست	سطح ۱ (Tier 1) – الزامی	سطح ۲ (Tier 2) – اختیاری/تکمیلی
پارامتر اصلی اندازه‌گیری	افت کلی مسیر (Total Insertion Loss در dB)	افت هر رویداد و فاصله‌ی آن‌ها (بازتاب‌سنجی)
نحوه‌ی کار	سنجش توان نور عبوری از انتهای مسیر (تست مستقیم)	تحلیل نور بازتابی (Backscatter) به عقب (تست غیرمستقیم)
تأثیر ناحیه مرده	ندارد	دارد (نیاز به کابل راه‌انداز دارد)
خروجی اصلی	گزارش ساده “قبول/رد” و عدد تلفات نهایی	نمودار گرافیکی (Trace) با جزئیات مختصات و رویدادها

چه زمانی کدام ابزار را انتخاب کنیم؟

انتخاب بین متر تست تلفات نوری (OLTS) و بازتاب‌سنج نوری در دامنه زمانی (OTDR) یک انتخاب دل‌بخواهی نیست؛ بلکه تصمیمی استراتژیک است که مستقیماً به هدف نهایی تست و مرحله‌ای از پروژه که در آن قرار دارید، وابسته است. درک عمیق تفاوت تست OLTS با OTDR، کلید بهینه‌سازی زمان، کاهش هزینه‌های عیب‌یابی و تضمین بالاترین سطح عملکرد شبکه است.

۱. استفاده از OLTS (تست عملکرد)

از OLTS زمانی استفاده کنید که:

• در حال تحویل پروژه هستید: قبل از امضای نهایی با مشتری، نیاز به مدرک دارید که نشان دهد لینک‌های شما استاندارد لازم برای کارکرد شبکه (مانند ۱ گیگابیت یا ۱۰ گیگابیت بر ثانیه) را پاس می‌کنند.
• تنها به افت کلی نیاز دارید: می‌خواهید مطمئن شوید که تلفات کل لینک زیر بودجه مجاز پروژه قرار دارد.
• تنها برای تست مالتی‌مد کوتاه: در محیط‌های دیتاسنتری با لینک‌های کوتاه، OLTS با سرعت و دقت بالا کار تأیید کارایی را انجام می‌دهد.

۲. استفاده از OTDR (تست عیب‌یابی)

از OTDR زمانی استفاده کنید که:

• نتیجه OLTS شکست خورده است: اگر OLTS بگوید “رد”، OTDR باید وارد عمل شود تا نقطه‌ای که در آن افت بالا وجود دارد، مانند یک کانکتور ضعیف یا اسپلایس مشکل‌دار، را در طول کابل مشخص کند.
• نیاز به تأیید کیفیت نصب دارید: می‌خواهید مطمئن شوید که هر اسپلایس یا کانکتور به درستی و با کمترین میزان افت ممکن نصب شده است.
• با کابل‌های زمینی طولانی کار می‌کنید: در مسافت‌های چند کیلومتری، OTDR بهترین راه برای مکان‌یابی پارگی یا مشکلات فیبر است که می‌تواند هزینه‌ها و زمان تعمیر را به شدت کاهش دهد.

در نهایت، در محیط‌های حرفه‌ای، هر دو ابزار یک کیت ضروری را تشکیل می‌دهند. ابتدا از OLTS برای تأیید کارکرد استفاده می‌شود و در صورت لزوم، از OTDR برای عیب‌یابی و جراحی دقیق استفاده خواهد شد. با شناخت عمیق این تفاوت تست OLTS با OTDR، شما نه تنها در زمان صرفه‌جویی می‌کنید، بلکه اعتبار حرفه‌ای خود را به عنوان یک متخصص فیبر نوری تقویت می‌کنید.

 ◁◁ مطلب پیشنهادی: فیبر نوری در سیستم‌های مداربسته

نتیجه‌گیری

همانطور که دیدیم، OLTS و OTDR دشمن هم نیستند؛ بلکه مکمل یکدیگرند. OLTS تضمین می‌کند که زیرساخت فیبر نوری شما از نظر عملکرد کلی استاندارد را پاس می‌کند و OTDR در صورت عدم موفقیت، دقیقاً نقطه‌ای را که نیاز به جراحی دارد، مشخص می‌کند. انتخاب صحیح ابزار به معنای تضمین بالاترین سطح عملکرد و سرعت در شبکه شماست.

سرعت بالا و عملکرد پایدار، چه در زیرساخت فیبر نوری و چه در دسترسی به اینترنت، یک نیاز ضروری است. در واقع، تمام این تلاش‌ها برای تضمین حداقل افت نوری در کابل‌ها، تنها یک هدف دارد: انتقال سریع و پایدار داده‌ها. اگرچه زیرساخت شبکه فیبر نوری تا آستانه خانه یا محل کار شما می‌رسد، اما تجربه نهایی شما از سرعت و ثبات به تجهیزات داخلی‌تان وابسته است. چه لینک شما فیبر نوری باشد و چه از سیم‌کارت برای اتصال استفاده کنید، داشتن یک دستگاه قدرتمند که بتواند سیگنال دریافتی را به حداکثر سرعت تبدیل کند و آن را با ثبات بالا در محیط شما توزیع کند، تعیین‌کننده است. یک شبکه با تست‌های فیبر نوری بی‌نقص، بدون یک مودم قدرتمند، نمی‌تواند پتانسیل خود را به خانه‌ی شما برساند.

برای اینکه بتوانید از پهنای باند و سرعت انتقال دیتای تأیید شده توسط بهترین ابزارهای تست فیبر نوری نهایت استفاده را ببرید و سیگنال بی‌سیم قدرتمندی را در تمام نقاط دریافت کنید، به یک دستگاه ترمینال قوی نیاز دارید. مودم سیمکارتی اسفیورد با تمرکز بر پردازش پایدار سیگنال و توزیع قدرتمند Wi-Fi، تضمین می‌کند که سرعت‌هایی که برای آن تلاش کرده‌اید، به بالاترین کیفیت ممکن به دستگاه‌های شما برسد.

اکنون زمان آن است که دروازه نهایی اتصال خود را تقویت کنید. برای دستیابی به بالاترین سطح اتصال بی‌سیم و ثبات در دریافت داده، همین امروز مشخصات مودم سیمکارتی اسفیورد را بررسی کنید و تفاوت سرعت را در عمل احساس کنید!

سوالات متداول

1. استاندارد تست سطح ۱ فیبر نوری شامل چه مواردی می‌شود؟
   سنجش افت کلی یک کانال یا لینک (Insertion Loss) با استفاده از متر تست تلفات نوری (OLTS). این روش حداقل استاندارد مورد نیاز در اکثر پروژه‌های کابل‌کشی برای تأیید مطابقت است.
2. آیا برای تأیید پروژه حتماً باید از OTDR استفاده کرد؟
   خیر. بر اساس استانداردهای TIA/EIA، آزمون سطح ۱ با OLTS برای گواهی‌نامه (Certification) کفایت می‌کند. OTDR برای آزمون سطح ۲، که یک تست عمیق‌تر و اختیاری است، یا برای عیب‌یابی استفاده می‌شود.
3. روش شناسایی مکان دقیق یک اسپلایس (نقطه جوش) چیست؟
   این کار تنها با استفاده از OTDR امکان‌پذیر است. OTDR پالس نوری را ارسال کرده و محل دقیق نقاط اتصالی که بازتاب یا افت ایجاد می‌کنند را روی نمودار با مختصات مسافت (متر/فوت) نشان می‌دهد.
4. تفاوت اصلی در اصول اندازه‌گیری دو دستگاه چیست؟
   OLTS انرژی نوری را که از انتهای مسیر خارج می‌شود اندازه‌گیری می‌کند (افت کل عبوری). OTDR انرژی نوری که در طول مسیر به عقب بازمی‌گردد (Backscatter) را تحلیل می‌کند (بازتاب و پراکندگی).
5. ناحیه مرده (Dead Zone) در OTDR چیست و چرا اهمیت دارد؟
   ناحیه‌ای کوتاه در ابتدای نمودار OTDR است که به دلیل بازتاب شدید پالس اولیه، دستگاه قادر به اندازه‌گیری دقیق افت در آن فاصله نیست. برای جلوگیری از این مشکل باید از کابل راه‌انداز (Launch Cable) استفاده کرد.
6. آیا OLTS می‌تواند کثیفی سر کانکتور را تشخیص دهد؟
   OLTS فقط افت ناشی از کانکتور کثیف را در عدد نهایی تلفات کل نشان می‌دهد، اما نمی‌تواند محل و ماهیت مشکل را مشخص کند. برای تأیید بصری کثیفی، باید از میکروسکوپ فیبر نوری استفاده شود.
7. چرا باید هر دو سر کابل را با OLTS تست کرد؟
   برای انجام اندازه‌گیری دوطرفه (Bi-Directional) و حذف خطاهای احتمالی ناشی از تفاوت کیفیت کانکتورهای ابتدایی و انتهایی دستگاه‌ها، تست تلفات باید از هر دو سمت انجام و سپس میانگین‌گیری شود.
8. کدام ابزار برای تست کابل‌های نوری طولانی‌تر و تک‌حالته (Single-mode) ارجحیت دارد؟
   OTDR، زیرا پالس قدرتمند آن می‌تواند مسافت‌های طولانی را پوشش دهد و امکان اندازه‌گیری دقیق‌تر افت‌های بسیار کم در فیبرهای سینگل‌مد را فراهم می‌آورد.
9. پارامترهای اساسی که در گزارش OLTS باید حتماً درج شوند کدامند؟
   افت درج (Insertion Loss) بر حسب دسی‌بل (dB) در طول موج‌های مختلف تست شده، طول کابل و نتیجه‌ی نهایی “قبول/رد” در برابر بودجه تلفات محاسبه‌شده.
10. بهترین ابزار برای یافتن خمیدگی‌های شدید در فیبر نصب شده چیست؟
    OTDR، زیرا خمیدگی‌های شدید (Microbends/Macrobends) باعث افزایش غیرعادی پراکندگی نوری و افت در منحنی OTDR می‌شوند که با فاصله دقیق قابل مشاهده و شناسایی است.

مشکلات رایج و پاسخ برای حل

• مشکل: نتیجه تست OLTS به طور متناوب بین “قبول” و “رد” تغییر می‌کند و ثبات ندارد.
  • راه‌حل: کانکتورهای پورت‌های مرجع روی دستگاه‌های OLTS یا کابل‌های راه‌انداز را با کیت تمیزکاری فیبر نوری و الکل ایزوپروپیل به دقت تمیز کنید. کثیفی رایج‌ترین علت افت متغیر است.
• مشکل: نمودار OTDR در انتهای کابل ناگهان به صفر می‌رسد (Cutoff) و رویداد نهایی دیده نمی‌شود.
  • راه‌حل: این حالت به معنای قطع بودن مسیر در انتهای آن است. اتصال کابل جامپر (Tail Cable) یا کانکتور انتهایی را بررسی و مجدداً متصل کنید.
• مشکل: تست OLTS نتیجه “رد” (Fail) با افت بالا در یک کابل کوتاه‌تر از حد انتظار نشان می‌دهد.
  • راه‌حل: روش تنظیم صفر (Setting the Reference) دستگاه را بررسی کنید. احتمالاً استاندارد مرجع نادرست انتخاب شده یا فرآیند صفر کردن اشتباه بوده است. مراحل را با دقت تکرار کنید.
• مشکل: OTDR طول کابل را کوتاه‌تر از طول واقعی گزارش می‌دهد.
  • راه‌حل: مقدار ضریب شکست (Index of Refraction – IOR) را در تنظیمات OTDR بررسی کنید. این عدد باید دقیقاً با IOR نوع فیبر (Single-mode یا Multi-mode) مورد استفاده شما مطابقت داشته باشد.
• مشکل: خوانش غیرعادی و پله‌ای بزرگ (High Loss) در ابتدای نمودار OTDR دیده می‌شود.
  • راه‌حل: مطمئن شوید که از کابل راه‌انداز (Launch Cable) با طول کافی استفاده کرده‌اید. این مشکل نشان می‌دهد که ناحیه مرده (Dead Zone) دستگاه اتصال اول را پوشش داده است.
• مشکل: افت بالای ناشی از یک اسپلایس (نقطه جوش) در نمودار OTDR مشاهده می‌شود.
  • راه‌حل: فرآیند جوش فیبر را مجدداً انجام دهید. اگر مشکل باقی ماند، تمیزی فیبر قبل از جوشکاری، برش فیبر (Cleaving) و تنظیمات جوشکار (Fusion Splicer) را بررسی کنید.
• مشکل: گزارش OTDR بازتاب بسیار زیاد (High Reflectance) در یک کانکتور خاص نشان می‌دهد.
  • راه‌حل: این حالت نشان‌دهنده یک شکاف هوایی (Air Gap) یا اتصال فیزیکی ضعیف در کانکتور است. کانکتور را باز کرده، تمیز و با گشتاور استاندارد مجدداً وصل کنید.
• مشکل: تفاوت زیاد در نتایج تست تلفات زمانی که از یک طول موج به طول موج دیگر تغییر می‌دهیم.
  • راه‌حل: این می‌تواند به دلیل وجود آب در فیبر (Water Peak) یا خمیدگی‌های شدید باشد که روی طول موج‌های بالاتر (مانند ۱۵۵۰ یا ۱۶۲۵ نانومتر) تأثیر بیشتری می‌گذارند. منبع مشکل را در کابل بررسی کنید.
• مشکل: دستگاه OTDR در حالت خودکار (Auto) رویدادهای بسیار کوچک (مانند یک اسپلایس کم‌افت) را تشخیص نمی‌دهد.
  • راه‌حل: دستگاه را از حالت خودکار خارج کرده و پهنای پالس (Pulse Width) را به صورت دستی کاهش دهید (برای تشخیص بهتر رویدادهای نزدیک به هم) یا افزایش دهید (برای کابل‌های طولانی‌تر و کاهش نویز).
• مشکل: OLTS یا OTDR اصلاً هیچ نوری را در فیبر تشخیص نمی‌دهد (No Light Detected).
  • راه‌حل: ابتدا مطمئن شوید که منبع نوری (در صورت استفاده از OLTS) روشن است و سپس کل مسیر فیبر را از نظر پارگی یا قطع شدن کابل‌ها، از جمله پچ‌کوردهای واسط، بررسی کنید.
