با عملکرد تبدیل POE آشنا شوید
عملکرد تبدیل POE در سیستم‌های نظارت تصویری به‌ویژه دوربین‌های مداربسته، نقش مهمی در کاهش هزینه‌ها و بهینه‌سازی منابع دارد. در این مقاله، با مفهوم تبدیل POE، کاربرد آن و نحوه عملکرد این فناوری آشنا خواهید شد. همچنین مشکلات و راه‌حل‌های مرتبط با استفاده از این تبدیل مورد بررسی قرار می‌گیرد.
تبدیل POE چیست؟
تبدیل POE (Power Over Ethernet) فناوری‌ای است که امکان انتقال برق و اطلاعات را به‌طور همزمان از طریق یک کابل شبکه فراهم می‌کند. این فناوری از ظرفیت‌های بلااستفاده کابل‌های شبکه بهره می‌برد. کابل‌های شبکه شامل چهار زوج سیم به‌هم تابیده هستند، اما تنها دو زوج از آن‌ها برای ارسال و دریافت اطلاعات استفاده می‌شود و دو زوج دیگر معمولاً بلااستفاده باقی می‌مانند. تبدیل POE این سیم‌های بلااستفاده را به‌کار گرفته و امکان انتقال برق را از طریق آن‌ها فراهم می‌کند.
کاربرد تبدیل POE
تبدیل POE به‌طور خاص در پروژه‌های دوربین مداربسته IP مورد استفاده قرار می‌گیرد. در این نوع پروژه‌ها، یکی از چالش‌های اصلی تأمین برق دوربین‌ها است، به‌ویژه در مواردی که دسترسی به منبع برق نزدیک دوربین وجود ندارد. استفاده از کابل برق جداگانه برای رفع این مشکل می‌تواند هزینه‌های پروژه را افزایش دهد و باعث کاهش بهره‌وری شود. تبدیل POE با ترکیب برق و اطلاعات در یک کابل شبکه، این مشکل را حل کرده و هزینه‌ها را کاهش می‌دهد.
نحوه عملکرد تبدیل POE

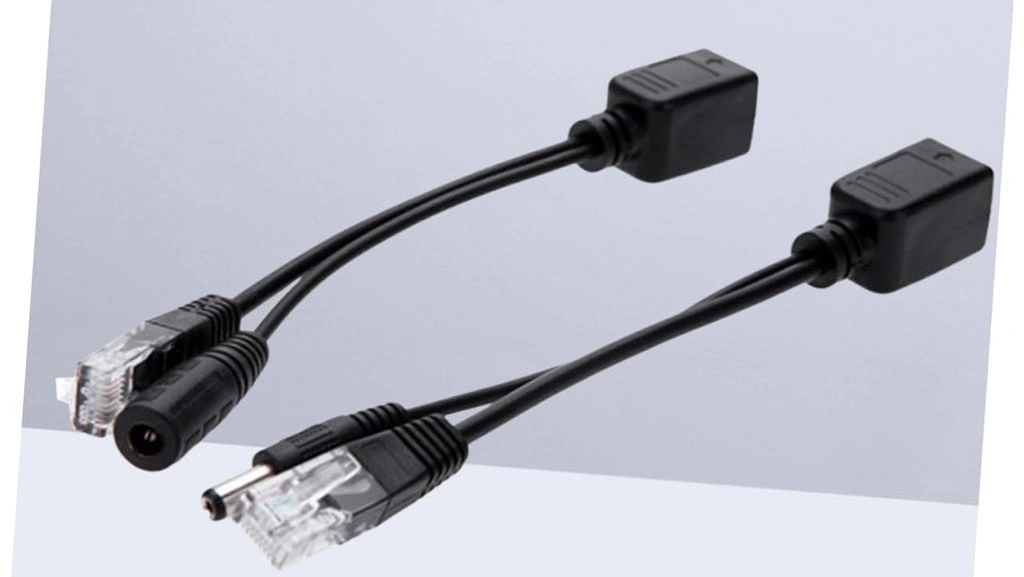

تبدیل POE از دو بخش اصلی تشکیل شده است:
- قسمت اول:
این بخش در ابتدای مسیر کابل شبکه نصب می‌شود. برق 12 ولت از یک منبع تغذیه وارد این بخش شده و با استفاده از یک ماژول ترکیب‌کننده، با کابل شبکه ادغام می‌شود. برق ترکیب‌شده با اطلاعات، روی دو زوج سیم بلااستفاده کابل شبکه منتقل می‌شود. - قسمت دوم:
این بخش در انتهای مسیر کابل شبکه، نزدیک دوربین نصب می‌شود. وظیفه این بخش جدا کردن برق از اطلاعات است. با استفاده از یک ماژول جداکننده، سیم‌های مربوط به ارسال و دریافت اطلاعات و سیم‌های مربوط به برق از یکدیگر تفکیک می‌شوند. در نهایت، دو سوکت ایجاد می‌شود: یکی برای اتصال شبکه و دیگری برای تغذیه دوربین.
مشکلات استفاده از تبدیل POE
یکی از مشکلات اصلی استفاده از تبدیل POE، افت ولتاژ در مسافت‌های طولانی است. به دلیل سطح مقطع کوچک سیم‌های کابل شبکه، انتقال برق در فواصل طولانی ممکن است باعث کاهش ولتاژ شود و عملکرد سیستم را تحت تأثیر قرار دهد.
برای حل این مشکل، از تبدیل‌های POE با ولتاژ بالاتر (مانند تبدیل POE 24 ولت) استفاده می‌شود. این تبدیل‌ها امکان افزایش ولتاژ در ابتدای مسیر را فراهم می‌کنند و در انتهای مسیر، ولتاژ به 12 ولت تنظیم می‌شود تا برای تغذیه دوربین مناسب باشد.
نحوه عملکرد تبدیل POE 24 ولت
در مواردی که مسافت کابل‌کشی طولانی است و افت ولتاژ پیش‌بینی می‌شود، می‌توان از تبدیل POE 24 ولت استفاده کرد. در این حالت:
- در ابتدای مسیر، ولتاژ تا سقف 24 ولت افزایش داده می‌شود، که معمولاً با استفاده از پاور صنعتی انجام می‌شود.
- در انتهای مسیر، قبل از اتصال برق به دوربین، یک مدار تنظیم‌کننده ولتاژ، ولتاژ خروجی را به 12 ولت کاهش می‌دهد و برای تغذیه دوربین آماده می‌کند.
نتیجه‌گیری
استفاده از تبدیل POE در پروژه‌های دوربین مداربسته، راه‌حلی مؤثر برای کاهش هزینه‌ها و بهینه‌سازی منابع است. این فناوری با بهره‌گیری از ظرفیت‌های بلااستفاده کابل‌های شبکه، برق و اطلاعات را به‌طور همزمان منتقل کرده و نیاز به کابل‌کشی جداگانه برق را از میان برمی‌دارد. با وجود برخی چالش‌ها، مانند افت ولتاژ در مسافت‌های طولانی، استفاده از تبدیل‌های POE 24 ولت، امکان رفع این مشکلات را فراهم می‌کند و بهره‌وری سیستم را افزایش می‌دهد.
با این حال، در پروژه‌هایی که دسترسی به برق یا کابل‌کشی شبکه دشوار است، انتخابی بهتر می‌تواند استفاده از دوربین مداربسته بیسیم اسفیورد باشد. این دوربین‌ها با قابلیت اتصال بیسیم، نیاز به کابل‌کشی برق و شبکه را کاملاً از میان برداشته و فرآیند نصب و راه‌اندازی را بسیار ساده‌تر می‌کنند. علاوه بر این، دوربین‌های بیسیم اسفیورد با کیفیت تصویر بالا و امکانات پیشرفته، گزینه‌ای ایده‌آل برای پروژه‌های نظارت تصویری هستند و می‌توانند جایگزین مناسبی برای سیستم‌های مبتنی بر POE باشند.
سوالات متداول
- POE چیست و چه کاربردی دارد؟
POE فناوری‌ای است که برق و اطلاعات را به‌صورت همزمان از طریق یک کابل شبکه منتقل می‌کند و در پروژه‌های دوربین مداربسته IP بسیار کاربردی است. - چرا از POE استفاده می‌شود؟
این فناوری نیاز به کابل‌کشی جداگانه برق را حذف کرده و هزینه‌ها را کاهش می‌دهد. - آیا POE در همه دوربین‌های مداربسته قابل استفاده است؟
خیر، فقط در دوربین‌های IP که از POE پشتیبانی می‌کنند، قابل استفاده است. - حداکثر مسافت کابل‌کشی POE چقدر است؟
معمولاً تا 100 متر، اما با استفاده از تقویت‌کننده‌ها می‌توان این مسافت را افزایش داد. - چه تفاوتی بین POE و POE+ وجود دارد؟
POE+ برق بیشتری نسبت به POE استاندارد ارائه می‌دهد و برای دستگاه‌های با مصرف بالاتر مناسب است. - آیا POE به تجهیزات شبکه آسیب می‌رساند؟
خیر، اگر تجهیزات با استاندارد POE سازگار باشند، این فناوری کاملاً ایمن است. - چه نوع کابل‌هایی برای POE استفاده می‌شود؟
کابل‌های شبکه CAT5e و CAT6 برای انتقال برق و اطلاعات مناسب هستند. - آیا نیاز به منبع تغذیه جداگانه برای POE وجود دارد؟
خیر، منبع تغذیه از طریق کابل شبکه تأمین می‌شود. - آیا POE باعث کاهش کیفیت تصاویر دوربین می‌شود؟
خیر، انتقال اطلاعات و برق به‌صورت همزمان تأثیری بر کیفیت تصاویر ندارد. - چگونه می‌توان از افت ولتاژ در POE جلوگیری کرد؟
استفاده از تجهیزات تقویت‌کننده یا تبدیل‌های POE 24 ولت می‌تواند افت ولتاژ را کاهش دهد.
مشکلات رایج و پاسخ برای حل
- مشکل: افت ولتاژ در مسافت‌های طولانی
- راه‌حل: استفاده از تبدیل POE 24 ولت یا تقویت‌کننده‌های سیگنال در طول مسیر کابل‌کشی.
- مشکل: ناسازگاری تجهیزات با فناوری POE
- راه‌حل: بررسی استانداردهای تجهیزات و اطمینان از سازگاری با POE یا POE+
- مشکل: عدم تأمین برق کافی برای دستگاه‌های پرمصرف
- راه‌حل: استفاده از POE+ برای تأمین برق دستگاه‌هایی که نیاز به توان بیشتری دارند.
- مشکل: خرابی کابل شبکه به دلیل کیفیت پایین
- راه‌حل: استفاده از کابل‌های استاندارد CAT5e یا CAT6 با کیفیت بالا.
- مشکل: عدم ارسال اطلاعات در کنار برق در کابل شبکه
- راه‌حل: بررسی اتصالات و استفاده از ماژول‌های ترکیب‌کننده و جداکننده مناسب.
- مشکل: نویز در تصاویر دوربین مداربسته
- راه‌حل: استفاده از کابل‌های دارای شیلد (STP) برای کاهش نویز و جلوگیری از تداخل سیگنال.
- مشکل: محدودیت مسافت 100 متری کابل‌کشی
- راه‌حل: استفاده از سوئیچ‌های POE با قابلیت تقویت سیگنال یا قرار دادن تجهیزات تقویت‌کننده در مسیر.
- مشکل: خاموش شدن دوربین به دلیل کاهش ولتاژ
- راه‌حل: نصب یک منبع تغذیه مرکزی با ولتاژ بالاتر یا استفاده از پاورهای صنعتی.
- مشکل: داغ شدن بیش از حد تجهیزات POE
- راه‌حل: اطمینان از تهویه مناسب تجهیزات و استفاده از دستگاه‌های استاندارد با کیفیت بالا.
- مشکل: هزینه بالای تجهیزات POE در پروژه‌های کوچک
- راه‌حل: در پروژه‌های کوچک می‌توان از دوربین‌های بیسیم اسفیورد استفاده کرد که نیازی به POE ندارند و نصب آسانی دارند.
