آموزش سوکت زدن کابل شبکه (راهنمای جامع برای نصابان)
امروزه نیاز به شبکه کردن در همه جا احساس می‌شود. شبکه، امکان استفاده مشترک از سخت‌افزارها و نرم‌افزارها را فراهم می‌آورد. یکی از دغدغه‌های نصابان و فعالان سیستم‌های امنیتی، سوکت زدن حرفه‌ای و صحیح کابل شبکه است. در این مقاله، به زبان ساده و با جزئیات کامل، مراحل سوکت زدن کابل شبکه را آموزش می‌دهیم تا بتوانید به‌راحتی و بدون نیاز به کمک متخصص، اتصالات شبکه خود را راه‌اندازی کنید. با یادگیری این مهارت، نه‌تنها در هزینه‌ها صرفه‌جویی می‌کنید، بلکه درک بهتری از نحوه عملکرد شبکه‌های کامپیوتری نیز به دست خواهید آورد.
چرا به سوکت زدن کابل شبکه نیاز داریم؟
برای ایجاد یک شبکه، از کابل‌هایی استفاده می‌شود که دو سر آن‌ها سوکت شبکه زده شده و به آن‌ها پچ کورد می‌گویند. پچ کوردهای آماده در بازار در طول‌های مشخصی وجود دارند، اما گاهی نیاز داریم که از طول‌های کوتاه‌تر یا بلندتر استفاده کنیم. بنابراین، یادگیری نحوه سوکت زدن کابل شبکه ضروری است.
◁◁ مطلب پیشنهادی: ابزارهای سوکت زدن BNC

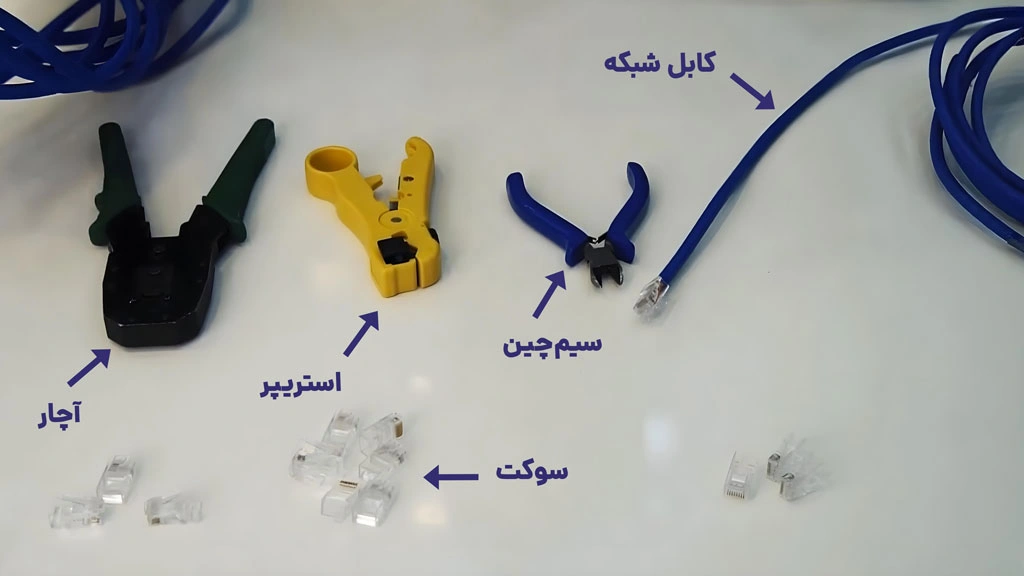

ابزارهای مورد نیاز برای سوکت زدن کابل شبکه
برای سوکت زدن کابل شبکه به ابزارهای مخصوصی نیاز داریم:
- آچار شبکه (کریمپر)
- استریپر (کابل‌بر)
- سیم چین (برای برش اضافات)
آچار شبکه: برای پرس کردن تیغه‌های سوکت روی رشته سیم‌ها استفاده می‌شود.
استریپر: برای جدا کردن غلاف کابل و لخت کردن کابل‌ها استفاده می‌شود. از تیغه‌های استریپر برای این کار استفاده کنید و حدود دو سانتی‌متر از غلاف کابل را جدا کنید.
سیم چین: برای جدا کردن قطعه پلاستیکی درون کابل و جداکننده‌های زوج رشته سیم‌ها به کار می‌رود.
استاندارد رنگ‌بندی رشته سیم‌ها
برای قرار دادن رشته سیم‌ها درون سوکت، ترتیب قرارگیری آن‌ها بسیار مهم است. دو استاندارد برای این کار وجود دارد: T-568A و T-568B. در ایران، از استاندارد T-568B استفاده می‌شود که ترتیب قرارگیری سیم‌ها به شرح زیر است:
- سفید نارنجی
- نارنجی
- سفید سبز
- آبی
- سفید آبی
- سبز
- سفید قهوه‌ای
- قهوه‌ای
آموزش سوکت زنی کابل شبکه
سوکت‌زنی کابل شبکه یکی از مراحل مهم و حساس در نصب دوربین‌های مداربسته تحت شبکه و حتی در اجرای شبکه‌های کامپیوتری است. اگر این کار به‌درستی انجام نشود، ممکن است مشکلاتی مانند قطعی اتصال یا افت کیفیت در انتقال داده‌ها به وجود آید. در ادامه، مراحل سوکت‌زنی به‌صورت دقیق و گام‌به‌گام توضیح داده شده است.
نکات اولیه
یکی از مشکلات رایج در سوکت‌زنی، عدم قرارگیری صحیح غلاف کابل در داخل سوکت است. این مسئله می‌تواند باعث کاهش استحکام اتصال و ایجاد اختلالات مختلف شود. همچنین، رشته‌های سیم باید تا انتهای سوکت قرار بگیرند تا اتصال کاملی ایجاد شود. در غیر این صورت، مشکلاتی از قبیل قطعی یا کاهش کیفیت انتقال اطلاعات پیش خواهد آمد.
ابزارهای مورد نیاز
برای سوکت‌زنی، ابزارهای زیر لازم است:
- سوکت شبکه (RJ45)
- آچار شبکه (Crimping Tool)
- استریپر یا کاتر برای برش غلاف کابل
- سیم‌چین برای چیدن اضافات کابل
مراحل انجام کار
1. آماده‌سازی کابل:

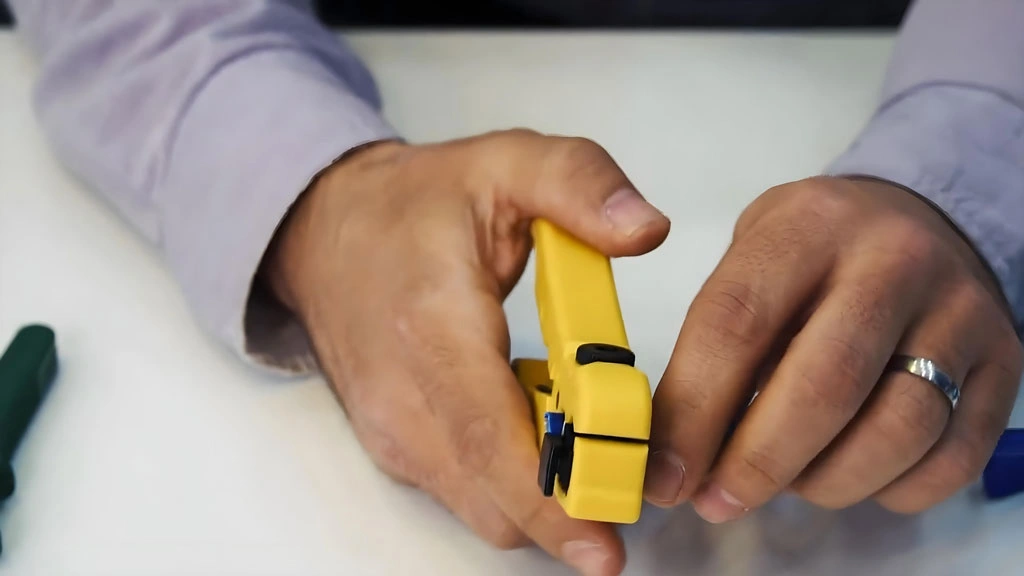

ابتدا با استفاده از استریپر، غلاف کابل را به طول حدود دو سانتی‌متر برش دهید. دقت کنید که برش به‌گونه‌ای باشد که فقط غلاف جدا شود و به رشته‌های داخلی آسیبی وارد نشود.
2. مرتب‌سازی رشته‌ها:

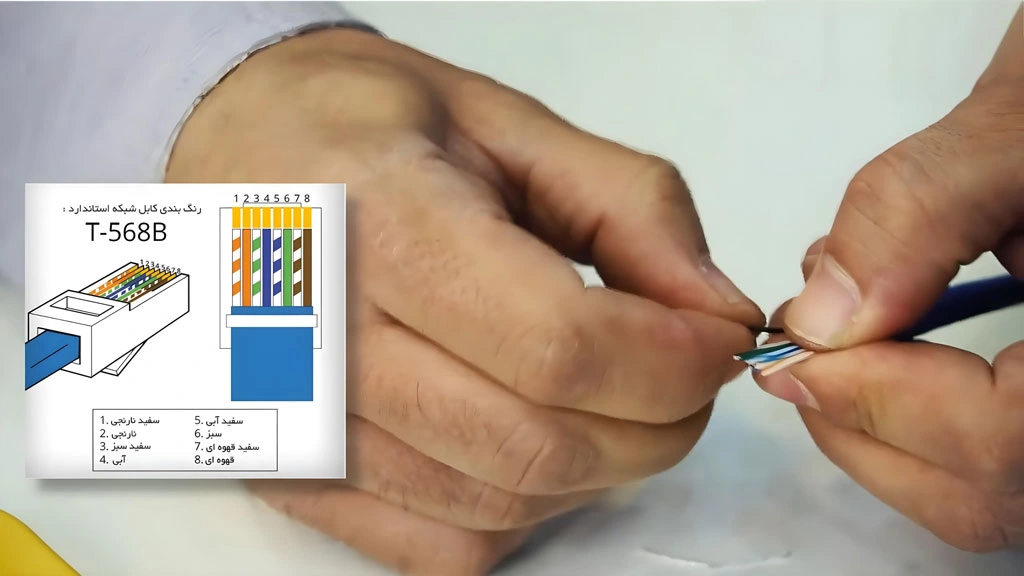

رشته‌های داخلی کابل را با توجه به استاندارد تیپ B مرتب کنید. ترتیب رنگ‌بندی در این استاندارد به شکل زیر است:
- سفید نارنجی
- نارنجی
- سفید سبز
- آبی
- سفید آبی
- سبز
- سفید قهوه‌ای
- قهوه‌ای
رشته‌ها را به‌آرامی از هم جدا کرده و صاف کنید. در صورت نیاز، پیچ‌خوردگی‌های داخل کابل را باز کنید تا رشته‌ها کاملاً موازی و مرتب شوند.
3. برش رشته‌ها:

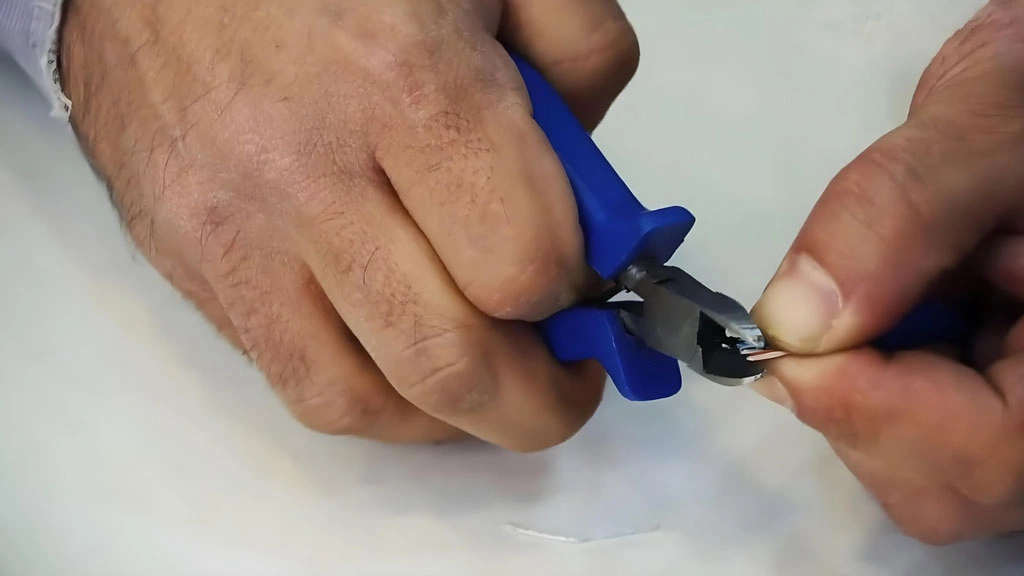

رشته‌های مرتب‌شده را با استفاده از سیم‌چین یا کاتر به‌گونه‌ای برش دهید که طول آن‌ها کاملاً یکسان باشد.
4. قرار دادن رشته‌ها در سوکت:

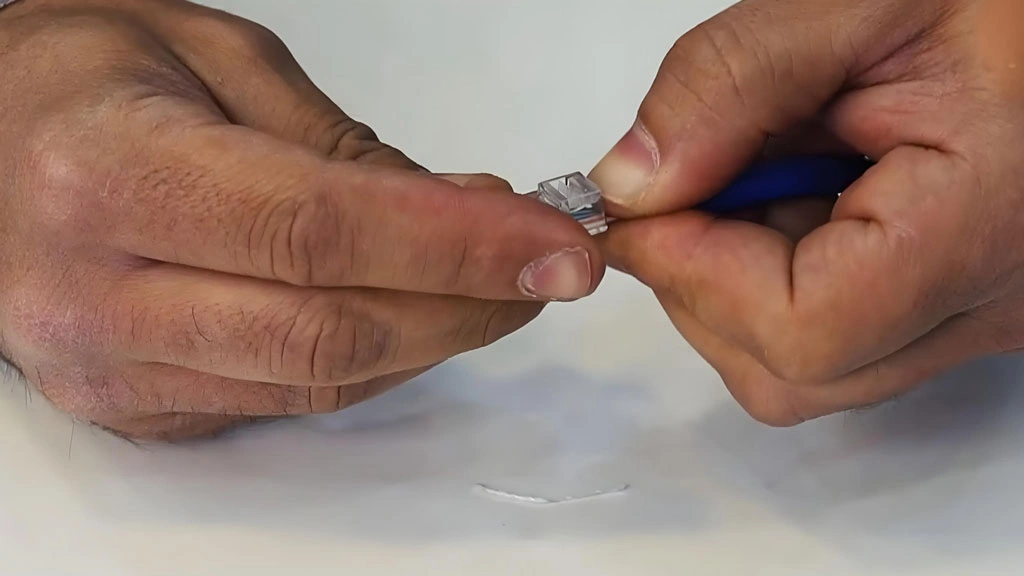

رشته‌ها را به همان ترتیبی که مرتب کرده‌اید، داخل سوکت قرار دهید. دقت کنید که رشته‌ها تا انتهای سوکت پیش بروند و سر آن‌ها از جلوی سوکت قابل مشاهده باشد.
5. پرس کردن سوکت:

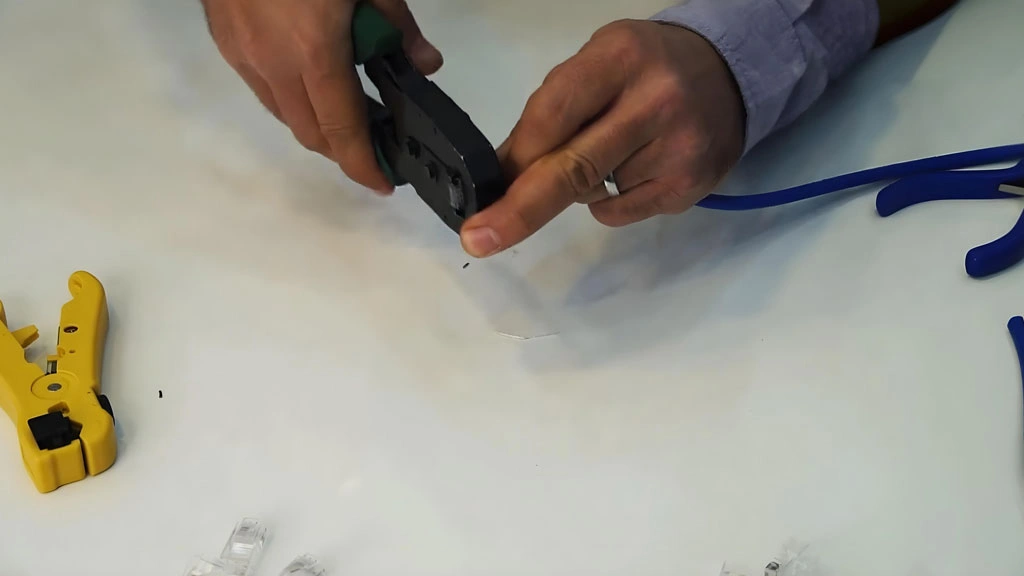

سوکت را داخل آچار شبکه قرار دهید و با فشار مناسب پرس کنید. این مرحله بسیار حساس است و باید دقت کنید که خار سوکت به درستی روی کابل قرار گرفته باشد.
◁◁ مطلب پیشنهادی: آموزش تعویض سوکت BNC
6. کنترل نهایی:
پس از پرس کردن، سوکت را بررسی کنید تا از قرارگیری صحیح رشته‌ها و استحکام اتصال اطمینان حاصل شود.
نکات مهم سوکت زدن کابل شبکه
- اطمینان حاصل کنید که غلاف کابل تا داخل سوکت قرار گرفته باشد تا اتصال مقاوم و پایدار باشد.
- رشته‌ها باید کاملاً صاف و مرتب باشند؛ در غیر این صورت، ممکن است در زمان پانچ کردن دچار مشکل شوید.
- دقت در ترتیب رنگ‌بندی بسیار مهم است؛ هرگونه اشتباه در این مرحله می‌تواند منجر به قطعی یا اختلال در عملکرد شبکه شود.
اشکالات رایج در سوکت زدن کابل شبکه
سوکت زدن کابل شبکه یکی از مهم‌ترین مراحل در نصب و راه‌اندازی شبکه‌های کامپیوتری است. با این حال، در این فرآیند ممکن است اشکالاتی رخ دهد، که می‌توانند باعث اختلال در عملکرد شبکه شوند. در این بخش، به برخی از اشکالات رایج در سوکت زدن کابل شبکه اشاره می‌کنیم:
- غلاف کابل درون سوکت قرار نگرفته باشد: این اشکال ممکن است باعث شل شدن اتصالات و مشکلات ظاهری شود.
- رشته سیم‌ها تا انتهای سوکت قرار نگرفته باشند: این مسئله می‌تواند منجر به برقراری اتصالات نادرست شود.
نتیجه‌گیری
در این مقاله آموختیم که، سوکت کابل شبکه، یکی از مراحل حیاتی در نصب سیستم‌های امنیتی و نظارتی است. با توجه به اهمیت ارتباطات شبکه‌ای در سیستم‌های امنیتی مانند دوربین بیسیم اسفیورد، هر گونه نقص در این مرحله می‌تواند بر عملکرد کلی سیستم تأثیر منفی بگذارد. در این مقاله، به نحوه‌ی آموزش سوکت زدن کابل شبکه پرداختیم و راهنمای جامع را برای نصابان سیستم‌های امنیتی ارائه دادیم. سوکت زدن کابل شبکه یکی از مهم‌ترین مراحل در نصب و راه‌اندازی شبکه‌های کامپیوتری است و می‌تواند در عملکرد سیستم‌های امنیتی تأثیر زیادی داشته باشد. بنابراین، آموزش صحیح و رعایت استانداردهای مناسب در سوکت زدن کابل‌ها، امری ضروری است. با استفاده از ابزار مناسب و دقت در انجام مراحل، می‌توان اتصالاتی مطمئن و پایدار ایجاد کرد که به عملکرد بهینه سیستم‌های امنیتی کمک می‌کند.
سوالات متداول
- چرا باید کابل شبکه را سوکت بزنیم؟
سوکت زدن کابل به منظور اتصال کابل‌ها به دستگاه‌های مختلف در شبکه است. این کار برای ایجاد ارتباط صحیح و مطمئن ضروری است. - چه ابزاری برای سوکت زدن کابل شبکه نیاز داریم؟
ابزارهای مورد نیاز شامل آچار شبکه، استریپر و سیم چین می‌باشد. - آیا استاندارد رنگ‌بندی در سوکت زدن کابل‌ها مهم است؟
بله، استاندارد رنگ‌بندی رشته سیم‌ها بسیار مهم است تا اتصال به درستی انجام شود. - چگونه می‌توانم از درستی سوکت زدن کابل اطمینان حاصل کنم؟
با استفاده از تستر شبکه می‌توانید صحت اتصال را بررسی کنید. - چه مشکلاتی ممکن است در هنگام سوکت زدن کابل به وجود بیاید؟
مشکلاتی مانند عدم قرارگیری درست سیم‌ها در سوکت یا شل شدن غلاف کابل می‌تواند رخ دهد. - آیا سوکت زدن کابل شبکه نیاز به تخصص دارد؟
بله، برای انجام درست این کار نیاز به دقت و تخصص است. - آیا کابل‌های شبکه برای سیستم‌های دوربین مداربسته هم استفاده می‌شوند؟
بله، کابل‌های شبکه برای سیستم‌های دوربین مداربسته مانند دوربین مداربسته اسفیورد به منظور انتقال سیگنال و داده‌ها استفاده می‌شود. - چگونه می‌توانم سوکت را روی کابل شبکه پرس کنم؟
با استفاده از آچار شبکه، تیغه‌های سوکت روی رشته سیم‌ها پرس می‌شود. - چگونه از کابل‌های شبکه برای دوربین‌های امنیتی استفاده می‌شود؟
کابل‌های شبکه برای اتصال دوربین‌ها به دستگاه‌های مرکزی و انتقال داده‌ها به کار می‌روند. - چه نوع کابل‌هایی برای سوکت زدن استفاده می‌شود؟
از کابل‌های شبکه Cat5e، Cat6 و Cat6a برای سوکت زدن و ایجاد اتصالات در شبکه‌های امنیتی استفاده می‌شود.
مشکلات رایج و پاسخ برای حل
- مشکل: غلاف کابل در سوکت قرار نمی‌گیرد
- راه‌حل: اطمینان حاصل کنید که غلاف کابل به طور کامل و دقیق در سوکت قرار گیرد.
- مشکل: رشته سیم‌ها به درستی در شیار سوکت قرار نمی‌گیرند
- راه‌حل: دقت کنید که هر رشته سیم در شیار صحیح خود قرار گیرد و کاملاً وارد سوکت شود.
- مشکل: اتصال ضعیف یا نادرست
- راه‌حل: پس از پرس کردن، اتصال را با تستر شبکه بررسی کنید و اطمینان حاصل کنید که تمامی سیم‌ها به درستی متصل شده‌اند.
- مشکل: مشکل در لخت کردن کابل
- راه‌حل: از استریپر با کیفیت استفاده کنید و دقت کنید که فقط غلاف کابل جدا شود، بدون آسیب به سیم‌ها.
- مشکل: سوکت زدن کابل در فواصل مختلف
- راه‌حل: برای ایجاد اتصالات استاندارد از طول کابل مشخص و ابزار مناسب استفاده کنید.
- مشکل: استفاده از کابل نامناسب برای پروژه
- راه‌حل: اطمینان حاصل کنید که از کابل مناسب برای نوع سیستم امنیتی خود، مانند کابل‌های Cat6 یا Cat6a استفاده کنید.
- مشکل: عدم استفاده از محافظ سوکت
- راه‌حل: اگر از محافظ سوکت استفاده می‌کنید، اطمینان حاصل کنید که در هنگام سوکت زدن، آن را به درستی عبور دهید.
- مشکل: بریدن کابل با سیم چین به طور نادرست
- راه‌حل: از سیم چین تیز استفاده کنید و دقت کنید که برش تمیز باشد.
- مشکل: اتصال نامناسب در سیستم‌های پیچیده مثل دوربین مداربسته اسفیورد
- راه‌حل: در نصب سیستم‌های امنیتی پیچیده، از سوکت‌های با کیفیت و انجام تست‌های مستمر برای اطمینان از عملکرد صحیح استفاده کنید.
- مشکل: پرس نکردن صحیح سوکت
- راه‌حل: از آچار شبکه مناسب استفاده کنید و پس از پرس کردن سوکت، با تستر شبکه آن را بررسی کنید.
