در دنیای ارتباطات و انتقال داده‌ها، انتخاب کابل مناسب می‌تواند تأثیر بسزایی بر کیفیت و کارایی سیستم‌های ارتباطی داشته باشد. کابل کواکسیال، به عنوان یکی از پرکاربردترین انواع کابل‌ها در انتقال سیگنال‌های صوتی و تصویری، نقش حیاتی در بسیاری از صنایع از جمله تلویزیون، اینترنت و سیستم‌های امنیتی ایفا می‌کند. این کابل‌ها به دلیل ساختار خاص خود، قادر به انتقال داده‌ها با کمترین میزان تداخل و افت سیگنال هستند. در ادامه به راهنمای انتخاب کابل کواکسیال به صورت جامع خواهیم پرداخت.

با توجه به تنوع گسترده کابل‌های کواکسیال در بازار، انتخاب گزینه مناسب می‌تواند چالشی پیچیده باشد. عواملی مانند نوع کاربرد، طول کابل، مقاومت در برابر تداخلات الکترومغناطیسی و کیفیت ساخت از جمله مواردی هستند که باید در نظر گرفته شوند. در این مقاله، به بررسی جامع و گام‌به‌گام نکات کلیدی در انتخاب کابل کواکسیال خواهیم پرداخت. هدف ما این است که با ارائه اطلاعات دقیق و کاربردی، شما را در انتخاب کابلی که به بهترین شکل نیازهای شما را برآورده کند، یاری دهیم. با ما همراه باشید تا با دنیای کابل‌های کواکسیال و ویژگی‌های منحصر به فرد آن‌ها بیشتر آشنا شوید.

نکات انتخاب کابل کواکسیال : ویژه نصاب ها

در بسیاری از موارد، کابل‌ها مانند رابط‌ها و آداپتورها یکی از اجزایی هستند که همراه با تجهیزات امنیتی فروخته نمی‌شوند. اغلب شخص نصب‌کننده باید اطلاعاتی را در مورد انواع مختلف کابل‌ها داشته باشد تا بتواند اتصالات کامل و قابل قبولی را با سایر بخش‌های تجهیزات ایجاد کند. بنابراین، دانستن اینکه کدام کابل‌ها مناسب و بهترین نوع هستند، به افراد کمک می‌کند تا تصمیم‌گیری صحیحی بر اساس نیازهای نظارتی خود داشته باشند. در این بخش از راهنمای انتخاب کابل کواکسیال، به بررسی این نکات خواهیم پرداخت.

مرغوبیت جنس کابل‌ها تاثیر مستقیمی بر پوشش‌دهی فاصله تصویر‌برداری دوربین بدون افت سیگنال دارد، بنابراین انتخاب نوع مرغوب توصیه می‌شود. رعایت استاندارد در کابل‌کشی دوربین مداربسته نیز تاثیر مستقیم بر وضوح تصویر‌برداری و خروجی تصویر سیستم امنیتی دارد.

همانطور که در بالا نیز اشاره شد، در نصب دوربین آنالوگ از کابل کواکسیال استفاده می‌شود که انواع مختلفی از آن وجود دارد که RG معروف‌ترین آن‌هاست. در بین RGها، RG59 بیشترین کاربرد را در سیستم‌های مدار بسته آنالوگ دارد. هنگامی که نصاب در حال طراحی یک پروژه دوربین مداربسته آنالوگ است، باید بداند که کدام کابل کواکسیال دوربین مداربسته را می‌تواند مورد استفاده قرار دهد.

کابل کواکسیال دوربین مداربسته

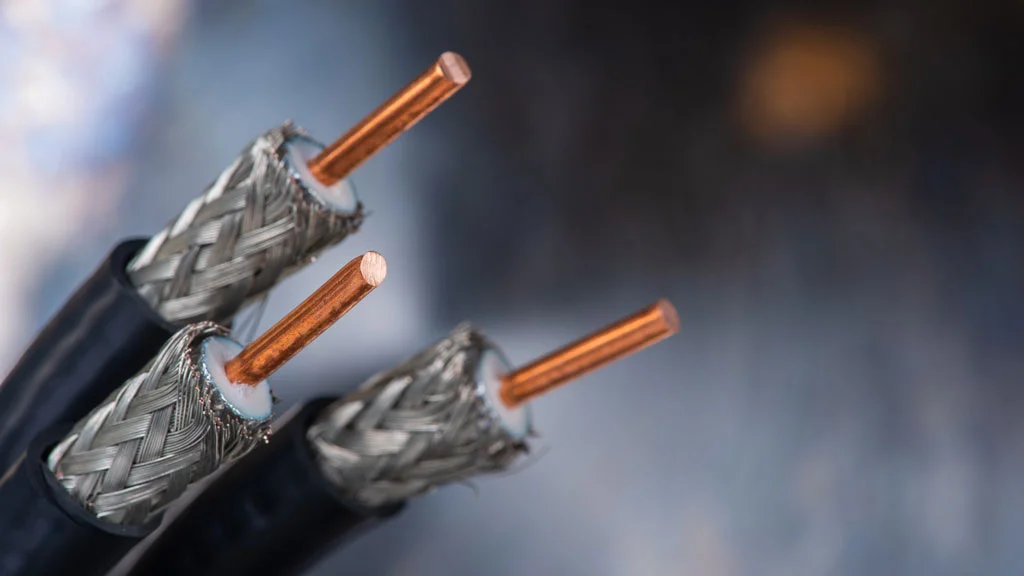

کابل کواکسیال دوربین (Coaxial) یا هم‌محور، که در بازار به نام کابل‌های تصویر شناخته می‌شوند، از دو قسمت مهم تشکیل شده‌اند: یکی مغزی و دیگری شیلد.

راهنمای انتخاب کیفیت مغزی کابل کواکسیال

کیفیت مغزی کابل‌های کواکسیال به دو پارامتر وابسته است:

1. جنس مغزی

جنس مغزی کابل کواکسیال دوربین می‌تواند مسی (Cu) یا آلومینیومی (AL) باشد. مس عنصری است که دارای رسانایی گرمایی و هدایت الکتریکی بالایی بوده و به همین دلیل نسبت به آلومینیوم بهتر است. تشخیص مغزی مس یا آلومینیوم از روی رنگ آن راحت است؛ زیرا رنگ آلومینیوم متمایل به نقره‌ای است. البته توجه به این نکته نیز بسیار مهم است که اگر مغزی به رنگ مسی باشد، الزاما جنس مغزی مسی نیست. برخی از کابل‌ها دارای روکش مسی هستند که می‌توانند در طولانی‌مدت تصویر را دچار مشکل نمایند و نویز در تصویر مشاهده شود.

راهکارهای عملی برای تشخیص مس یا روکش مسی:

• الف) حرارت دادن به مغزی: اگر با حرارت، مغزی مسی دچار تغییر ماهیت شد، یعنی اینکه روکش مسی است.
• ب) بریدن یا خراشیدن روی مس: اگر با این کار به تغییر ماهیت مغزی رسیدید، یعنی اینکه مس واقعی نبوده و روکش مسی است.

2. قطر مغزی
   پارامتر مهم بعدی برای مغزی کابل کواکسیال دوربین، قطر آن است. هرچه قطر بیشتر باشد، مسلما بهتر است و انتقال تصویر در فواصل طولانی‌تر به‌راحتی انجام می‌شود. قطر کابل‌های کواکسیال شامل یکی از اعداد 0.8، 0.7، و 0.6 میلی‌متر می‌باشد.

3. شیلد کابل کواکسیال

شیلد نوعی محافظ کابل کواکسیال دوربین در برابر نویز می‌باشد. هرچه شیلد پر تراکم‌تر باشد، مشکل نویزپذیری نیز تا حدی کمتر خواهد بود. تعداد رشته‌های شیلد می‌توانند 144 رشته، 12 رشته و… باشند. همانطور که در بالا توضیح دادیم، در مورد جنس مغزی، بهتر است که جنس شیلد هم مسی باشد.

راهنمای انتخاب انواع کابل کواکسیال دوربین مداربسته

در این بخش از راهنمای انتخاب کابل کواکسیال به معرفی انواع این کابل‌ها خواهیم پرداخت. در سیستم مداربسته آنالوگ، کابل‌های کواکسیال به چند دسته تقسیم می‌شوند:

1. کابل‌های کواکسیال RG59
2. کابل‌های کواکسیال RG58
3. کابل‌های کواکسیال RG6
4. کابل‌های کواکسیال RG11

کابل‌های RG59

این نوع کابل از مغزی مفتولی و شیلد تشکیل شده و برای انتقال در متراژهای کم تا 300 متر در نصب دوربین‌های آنالوگ مناسب است. این نوع کابل در متراژ بالاتر افت سیگنال در انتقال تصاویر از دوربین‌ها به دستگاه DVR را تجربه کرده و باعث ایجاد نویز و افت کیفیت تصاویر می‌شود.

کابل‌های RG58

این نوع کابل کواکسیال دوربین از مغزی چند رشته و شیلد تشکیل شده و کارکرد مشابهی با کابل‌های RG59 دارد. فقط به علت چند رشته بودن مغزی، دارای قابلیت انعطاف‌پذیری بیشتری است. اغلب در نصب دوربین مداربسته در کابین آسانسورها که همواره در حرکت هستند، کاربرد دارد. زیرا اگر از کابل‌های RG59 که دارای مغزی مفتولی هستند استفاده گردد، ممکن است به مرور زمان و حرکت کابل‌ها، دچار قطعی و شکست مغزی شوند.

کابل‌های RG6

این نوع کابل کواکسیال دوربین برای مسافت‌های تا 500 متر طراحی شده و بدون هیچ مشکل و افت سیگنالی می‌تواند انتقال سیگنال از دوربین مداربسته تا دستگاه DVR را انجام دهد. مطلوب‌تر آن است که برای مسافت‌های بالای 300 متر از RG6 استفاده شود.

کابل‌های RG11

قوی‌ترین کابل کواکسیال در نصب دوربین آنالوگ است و تا متراژ 900 متر را بدون افت سیگنال پشتیبانی می‌کند. استفاده از این کابل‌ها عموماً در کارخانه‌ها و یا سوله‌های بزرگ رایج می‌باشد.

کابل کواکسیال ترکیبی

کابل‌های ترکیبی معمولاً از یک زوج برق و یک کابل RG59 تشکیل شده‌اند.

نکات مهم در استفاده از کابل‌های ترکیبی

بهتر است از کابل‌های ترکیبی در ساختمان‌ها و مکان‌های وسیع استفاده نکنید. این کابل‌ها اغلب برای مکان‌هایی با متراژ کم مناسب هستند، زیرا حداکثر طول کابل‌کشی با استفاده از نوع مرغوب و تمام مس این کابل‌ها 60 الی 70 متر است. همچنین عملکرد و کارایی آن‌ها در متراژ‌های بیشتر کاهش می‌یابد.

جنس فلز در کابل‌های ترکیبی

در هنگام خرید باید به این نکته توجه کنید که اگر می‌خواهید بیشترین بازدهی را از کابل‌کشی خود داشته باشید، از کابل ترکیبی تمام مس استفاده نمایید. کابل‌های آلومینیومی نیز تا مسافت 20-30 متر جوابگو هستند.

مزایای کابل‌های ترکیبی

از جمله مزایای کابل‌های ترکیبی، نصب راحت‌تر و قیمت تمام‌شده پایین‌تر است. با استفاده از این نوع کابل‌ها، دیگر نیازی به کابل‌کشی جداگانه برای تغذیه دوربین‌ها ندارید.

معایب کابل‌های ترکیبی

به علت همجواری کابل‌های برق و کواکسیال، احتمال اینکه نویز از طریق کابل برق بر روی کابل کواکسیال دوربین مداربسته بیفتد، بسیار زیاد است. با عبور جریان برق از کابل، میدان مغناطیسی در اطراف آن ایجاد شده و همین باعث می‌شود تحت تاثیر آن میدان قرار بگیرد و به مرور زمان تصویر مناسبی بر روی مانیتور نداشته باشید و تصویر افت پیدا کند.

انواع کابل‌های ترکیبی

1. با مغزی مس، شیلد آلومینیوم، برق آلومینیوم
2. با مغزی مس، شیلد مس، برق آلومینیوم
3. با مغزی مس، شیلد مس، برق مس

نتیجه‌گیری

در نتیجه، انتخاب کابل کواکسیال مناسب می‌تواند به طور قابل توجهی بر کیفیت و کارایی سیستم‌های ارتباطی و نظارتی شما تأثیر بگذارد. با در نظر گرفتن نکات کلیدی مانند نوع کاربرد، مقاومت در برابر تداخلات، و کیفیت ساخت، می‌توانید اطمینان حاصل کنید که کابل انتخابی شما به بهترین شکل نیازهای شما را برآورده می‌کند و از انتقال داده‌ها با کیفیت بالا و بدون افت سیگنال بهره‌مند خواهید شد. امیدواریم مطلب راهنمای انتخاب کابل کواکسیال برای شما عزیزان مفید بوده باشد.

اگر به دنبال ارتقای سطح امنیت و نظارت محیط‌های خود هستید، خرید دوربین مداربسته بیسیم اسفیورد می‌تواند گامی مؤثر در این مسیر باشد. این دوربین‌ها با قابلیت‌های پیشرفته و کیفیت تصویر بالا، به شما امکان می‌دهند تا نظارتی جامع و کارآمد بر محیط‌های خود داشته باشید. با انتخاب دوربین‌های مداربسته اسفیورد، می‌توانید از تکنولوژی‌های روز دنیا بهره‌مند شوید و امنیت محیط‌های خود را به سطحی جدید ارتقا دهید. برای اطلاعات بیشتر و خرید انواع دوربین های مداربسته اسفیورد، با ما تماس بگیرید.

سوالات متداول

1. کابل کواکسیال چیست و چه کاربردهایی دارد؟
   کابل کواکسیال نوعی کابل است که برای انتقال سیگنال‌های صوتی و تصویری با کیفیت بالا استفاده می‌شود. این کابل‌ها در سیستم‌های تلویزیونی، اینترنت و دوربین‌های مداربسته کاربرد دارند.
2. چگونه می‌توان کابل کواکسیال مناسب برای دوربین مداربسته را انتخاب کرد؟
   برای انتخاب کابل مناسب باید به نوع دوربین، فاصله نصب، و نیازهای خاص سیستم مداربسته توجه کنید. کابل‌های RG59 و RG6 معمولاً برای دوربین‌های مداربسته استفاده می‌شوند.
3. تفاوت بین کابل‌های RG59، RG58، RG6 و RG11 چیست؟
   این کابل‌ها از نظر قطر، امپدانس و ظرفیت انتقال سیگنال متفاوت هستند. RG59 برای فواصل کوتاه، RG6 برای فواصل متوسط، و RG11 برای فواصل بلند مناسب است. RG58 معمولاً در کاربردهای RF استفاده می‌شود.
4. آیا می‌توان از کابل ترکیبی برای نصب دوربین مداربسته استفاده کرد؟
   بله، کابل‌های ترکیبی که شامل کابل کواکسیال و کابل برق هستند، گزینه‌ای مناسب برای نصب دوربین‌های مداربسته می‌باشند زیرا نصب را ساده‌تر می‌کنند.
5. چگونه می‌توان کابل کواکسیال را به DVR متصل کرد؟
   ابتدا کابل را به فیش BNC متصل کرده و سپس فیش را به ورودی BNC روی DVR وصل کنید.
6. آیا استفاده از کابل کواکسیال بر کیفیت تصویر دوربین مداربسته تأثیر می‌گذارد؟
   بله، انتخاب کابل مناسب و با کیفیت می‌تواند به بهبود کیفیت تصویر کمک کند و از افت سیگنال جلوگیری کند.
7. چه نوع کابلی برای نصب سیستم مداربسته در فواصل بلند مناسب است؟
   برای فواصل بلند، استفاده از کابل RG11 توصیه می‌شود زیرا افت سیگنال کمتری دارد.
8. آیا می‌توان از کابل RG6 برای دوربین‌های مداربسته استفاده کرد؟
   بله، کابل RG6 به دلیل مقاومت کمتر و ظرفیت انتقال بالاتر، برای دوربین‌های مداربسته مناسب است.
9. چگونه می‌توان از تداخل سیگنال در کابل کواکسیال جلوگیری کرد؟
   استفاده از کابل‌های با کیفیت و شیلد مناسب می‌تواند به کاهش تداخل سیگنال کمک کند.
10. آیا کابل کواکسیال نیاز به نگهداری خاصی دارد؟
    بله، بررسی دوره‌ای اتصالات و اطمینان از عدم آسیب دیدگی کابل می‌تواند به حفظ کیفیت انتقال سیگنال کمک کند.

مشکلات رایج و پاسخ برای حل

• مشکل: افت سیگنال در فواصل طولانی
  • راه‌حل: استفاده از کابل RG11 برای کاهش افت سیگنال.
• مشکل: تداخل الکترومغناطیسی
  • راه‌حل: استفاده از کابل‌های شیلددار با کیفیت بالا.
• مشکل: کیفیت پایین تصویر
  • راه‌حل: بررسی و تعویض کابل با کابل با کیفیت بهتر مانند RG6.
• مشکل: اتصالات نادرست
  • راه‌حل: اطمینان از اتصال صحیح فیش‌های BNC و بررسی اتصالات.
• مشکل: کابل‌کشی نامناسب
  • راه‌حل: استفاده از داکت برای محافظت و سازماندهی کابل‌ها.
• مشکل: نویز در تصویر
  • راه‌حل: استفاده از فیلترهای نویزگیر و کابل‌های شیلددار.
• مشکل: قطع و وصل شدن تصویر
  • راه‌حل: بررسی و محکم کردن اتصالات کابل و فیش‌ها.
• مشکل: عدم تطابق امپدانس
  • راه‌حل: استفاده از کابل و تجهیزات با امپدانس مناسب (معمولاً 75 اهم).
• مشکل: کابل‌های آسیب‌دیده
  • راه‌حل: تعویض کابل‌های آسیب‌دیده با کابل‌های جدید و سالم.
• مشکل: نصب نادرست کابل ترکیبی
  • راه‌حل: رعایت اصول نصب و اطمینان از جداسازی مناسب کابل‌های برق و سیگنال.
